Masina de reparare laptop
Stația noastră de reluare BGA este o stație de lipire SMD de ultimă generație--de ultimă generație, concepută pentru precizie, repetabilitate și ușurință în utilizare. Acesta combină viziunea optică, încălzirea în mai multe-zone și manipularea automată pentru a răspunde nevoilor solicitante de reparare a PCB-urilor, în special în repararea telefoanelor mobile și restaurarea electronicelor compacte.
Descriere
Prezentare generală a produsului

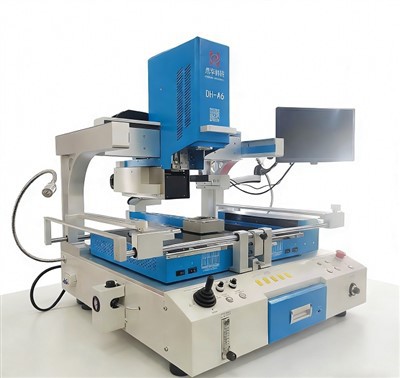

Stație profesională de reluare BGA – Soluție supremă pentru repararea de precizie a telefoanelor mobile
Această stație avansată de reluare BGA integrează alinierea optică, dezmembrarea/sudarea automată și controlul inteligent al temperaturii pentru a oferi-precizie și eficiență de vârf. Conceput pentru repararea electronică modernă, simplifică semnificativ reproiectarea cipurilor BGA-de la cele mai mici componente SMD la procesoare mari-făcându-l un indispensabilinstrument de reparare a telefonului mobilpentru orice atelier profesional.
Echipat cu un sistem de viziune CCD de -înaltă definiție, poziționare cu laser și o precizie de plasare de ±0,01 mm, elimină complet dezalinierea. Încălzirea cu trei-zone (aer cald superior + infraroșu inferior) cu control cu termocuplu de tip-buclă K{-închisă asigură precizia temperaturii cu ±2 grade . Cu operarea cu ecranul tactil, programele pre-încărcate și ambele moduri manual/auto, chiar și înlocuirile complexe ale cipurilor devin rapide și repetabile.
Indiferent dacă reparați smartphone-uri, tablete sau alte PCBA-uri, această stație oferă compatibilitate versatilă (PCB până la 550×530 mm, cipuri de la 2x2 mm la 80x80 mm) și include caracteristici practice, cum ar fi protecția prin plasă de sârmă fină, porturi de temperatură externă, export de date USB și protecție de siguranță certificată CE-.
Ideal pentrureparatie telefoane mobilespecialiști și producători de electronice, crește productivitatea, reduce erorile umane și asigură rezultate fiabile și profesionale de fiecare dată.
Caracteristici cheie
1.Sistem de aliniere optică
Cameră CCD reglabilă de înaltă definiție-cu mărire de 10x-100x, împărțire dublă-culoare, focalizare automată-și ajustare a luminozității. Permite observarea completă-pentru a preveni „unghiurile moarte” și asigură plasarea perfectă a cipului.
2. Funcționare complet automatizată
Demontează automat, lipiază și recuperează cipurile. Controlat prin PLC-cu motor pas cu pas și șină de glisare liniară pentru mișcare X/Y/Z precisă. Eliberează tehnicienii de repetarea manuală.
3. Flux de aer reglabil
Fluxul delicat de aer poate fi ajustat în funcție de dimensiunea componentei, prevenind piesele mici să fie suflate în timpul reprelucrării.
4.Poziționare laser și suport pentru PCB cu caneluri V-
Laserul indică rapid locația plăcii; Dispozitivul universal V-canelură ține PCB-uri de la 10×10 mm până la 550×530 mm, cu reglaj-fin de ±15 mm în direcțiile X/Y.
5.Zone triple de încălzire cu control independent
Încălzitor superior: 1200 W aer cald.
Încălzitoare inferioare: Zona 2 – 1200W, Zona 3 – 4200W infraroșu.
Fiecare zonă este controlată în mod independent prin auto-reglarea PID și prin sistem de buclă închisă-termocuplu de tip K-.
6.Siguranță și protecție
Plasa fină de oțel de pe preîncălzitor previne căderea pieselor mici; protecție pentru oprire de urgență și oprire automată{0}; Certificat CE.
7.Interfață tactilă prietenoasă-utilizatorului
Încorporat-în PC industrial care rulează Windows, acceptă afișarea în timp real-cu mai multe curbe, stocarea programelor, analiza curbei și protecția prin parolă. Nu este nevoie de pregătire specializată.
8.Moduri duble de operare
Ambele moduri manual și automat pentru depanare flexibilă sau procesare în lot.
9.Porturi de temperatură externă și export USB
1–5 porturi opționale pentru senzori externi pentru verificarea precisă a profilului; Interfață USB pentru actualizări de software și transfer de date pe computer.
Parametrii produselor
| Model | Stație de reluare BGA de aliniere optică automată |
| Putere totală | 6800W |
| Alimentare electrică | AC220V±10%, 50/60Hz |
| Dimensiune PCB | Max 550×530 mm, Min 10×10 mm |
| Compatibilitate cu cip | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Precizia plasării | ±0,01 mm |
| Precizia controlului temperaturii | ±2 grade |
| Chip Pitch minim | 0,15 mm |
| Mărirea camerei | 10x - 100x |
| Sistem de control | PC industrial încorporat + ecran tactil HD |
| Metoda de încălzire | Aer cald superior + infraroșu inferior + preîncălzire inferioară |
| Dimensiuni (Lxlxh) | 1022 mm × 670 mm × 850 mm |
| Greutate netă | Aproximativ . 97kg |
Detalii avansate de design
Cap integrat de încălzire și plasare cu transmisie cu șurub.
Control pe 8 segmente de încălzire/răcire + 8-segment de înmuiere.
Pompă de vid încorporată-cu duză de aspirație rotativă la 60 de grade (nu este necesară alimentarea cu aer extern).
Alertă sonoră cu 5-10 secunde înainte de finalizarea ciclului; ventilator de răcire opțional pentru a preveni deformarea PCB-ului.
Duze din aliaj disponibile în mai multe dimensiuni, rotative la 360 de grade și ușor de înlocuit.
Porturile externe de temperatură permit profilarea-în timp real și calibrarea.
De ce să alegeți stația noastră de prelucrare?
Această mașină nu este doar unstatie de lipit smd-este o soluție completă de reluare cu precizie. Mărește ratele de succes pentru prima-pasare, reduce deteriorarea plăcii și accelerează fluxurile de reparații, făcându-l idealinstrument de reparare a telefonului mobilpentru centre de service, producători și laboratoare de cercetare și dezvoltare. Cu o construcție robustă, controale precise și funcții automate, transformă relucrarea BGA complexă într-un proces simplu și repetabil.
