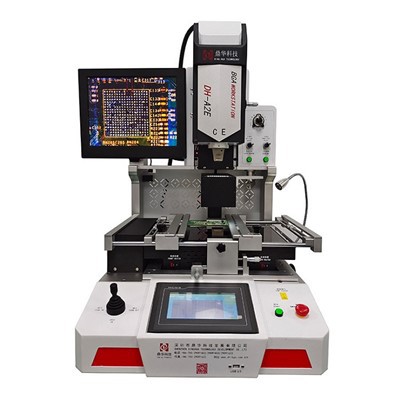

Stație de reluare Ball Grid Array
DH-A2E reprezintă un pas înainte în tehnologia de reprelucrare, combinând automatizarea industrială cu precizie sub{-milimetrică pentru a face față celor mai dificile reparații PCB. Această stație de reprelucrare a matricei cu grilă cu bile cu -funcții complete este construită pentru medii în care repetabilitatea, timpul de funcționare și rezultatele impecabile nu sunt-negociabile.
Descriere
DH-A2E: Următoarea evoluție în prelucrarea automată de precizie
DH-A2E stabilește un nou punct de referință pentru repararea automată, de înaltă{2}}precizie a PCB-urilor. Proiectat ca un avansatstație de reluare a matricei cu grilă de bile, integrează alinierea optică cu cicluri complet automatizate de alegere-și-, de lipire și lipire, reducând în mod semnificativ dependența operatorului și eroarea umană.
Proiectat atât pentru precizie, cât și pentru ușurință în utilizare, acestastație de reluare smdatinge specificații remarcabile: controlul temperaturii cu ±1 grad și precizie de poziționare de 0,01 mm. Interfața sa intuitivă cu ecran tactil-cu programe pre-încărcate permite tehnicienilor de toate nivelurile de calificare să executerework bga automatprocese cu încredere. De la micro-BGA delicate la componente mari, DH-A2E se ocupă de o gamă largă de reparații SMT, făcându-l piatra de temelie ideală pentru orice laborator modern de reparații electronice sau linie de producție care caută să sporească randamentul și consistența.
Avantajele produselor

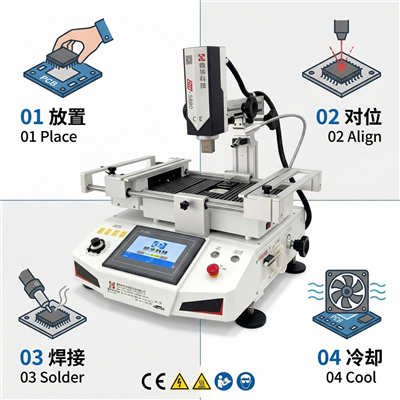

1.Cic de reluare complet automatizat:Experimentați o adevărată operațiune de tip hands off-cu îndepărtarea, plasarea și lipirea automată a așchiilor. Sistemul de viziune integrat și manipularea automată a materialelor (preluare, alimentare, poziționarea camerei) completează arework bga automatproces care minimizează intervenția manuală și maximizează debitul.

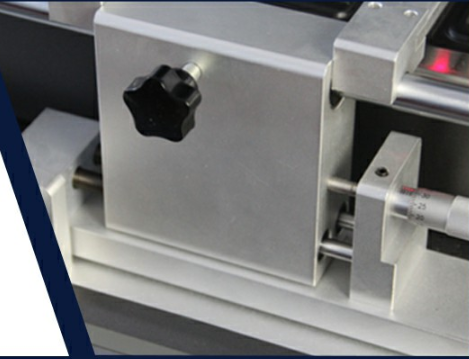

2.Aliniere sub-milimetrică de precizie:Un sistem integrat de aliniere optică de{0}}înaltă precizie, combinat cu o glisă liniară motorizată (reglare fină a axelor X, Y, Z-), asigură plasarea componentelor cu o precizie de0,01 mm, eliminând practic nealinierea.

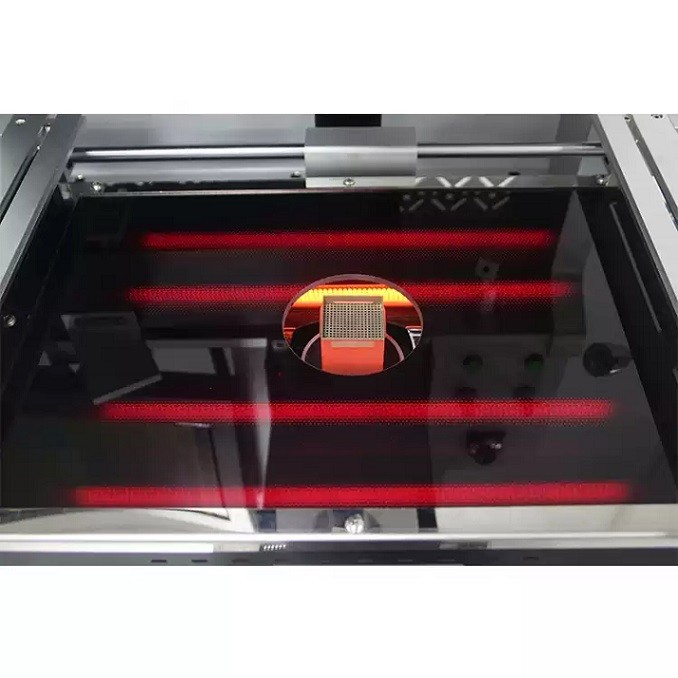

3.Gestionare termică de grad industrial-:Un sistem de încălzire independent cu trei-zone (sus, jos, preîncălzire) cu control cu termocuplu de tip-buclă K-închisă menține o abatere de temperatură în±1 grad. Încălzitorul cu suprafață mare-inferioară găzduiește diferite dimensiuni de PCB pentru o încălzire uniformă.

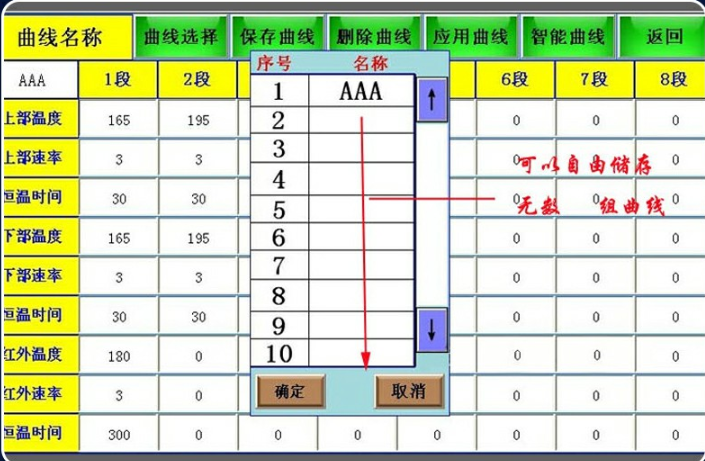

4.Control intuitiv al ecranului tactil-:PC-ul industrial cu ecran tactil HD și control PLC oferă atât moduri manual, cât și automat. Oferă grafice-în timp real a curbei de temperatură, analiză și stochează profiluri vaste pentru operarea cu o singură-touchă, simplificând sarcinile complexe.
Parametrii produselor
| Categorie | Caietul de sarcini |
|---|---|
| Model | DH-A2E |
| Putere totală | 5700W |
| Zone de încălzire | 3 (Sus: 1200 W, Zona inferioară 2: 1200 W, Zona 3: 3200 W) |
| Alimentare electrică | AC220V ±10%, 50/60Hz |
| Controlul temperaturii | Bucla închisă-cu termocuplu de tip K- |
| Precizia temperaturii | ±1 grad |
| Precizia poziționării | 0,01 mm |
| Max. Dimensiune PCB | 450 x 500 mm |
| Min. Dimensiune PCB | 10 x 10 mm |
| Dimensiune cip compatibilă | 2x2 mm până la 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Dimensiuni (Lxlxh) | 600 x 700 x 850 mm |
| Greutate netă | 70 kg |
Conceput pentru atelierul profesional:

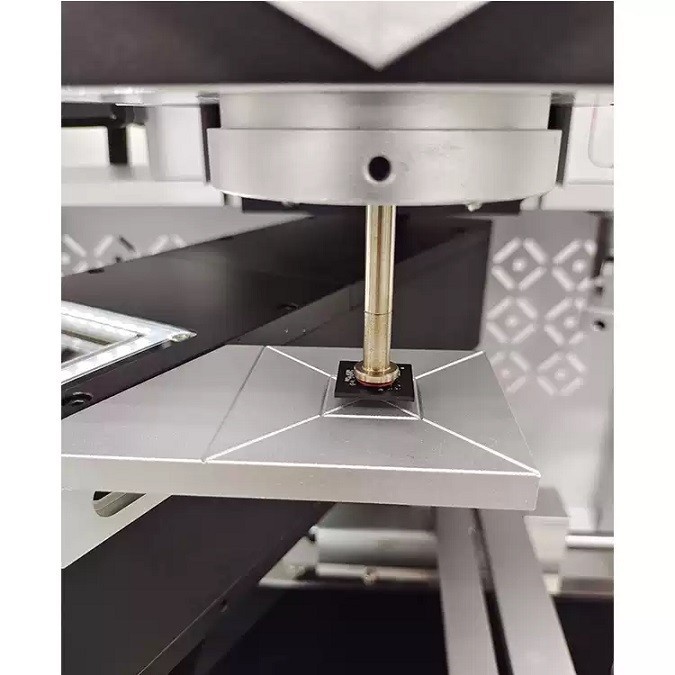

Dincolo de specificațiile de bază, DH-A2E este construit pentru uz profesional zilnic. Caracteristici precum fluxul de aer reglabil pentru componentele mici, duzele rotative la 360 de grade, corpurile universale, răcirea rapidă și alertele vocale creează un flux de lucru fără întreruperi. Este robuststație de reluare smdconstrucția, certificarea CE și caracteristicile de siguranță în caz de urgență asigură o funcționare fiabilă și sigură în setări solicitante.
Ideal pentru:Servicii de fabricație a electronicelor (EMS), centre de reparații de-înaltă fiabilitate (auto, aerospațială, medicală), departamente de cercetare și dezvoltare și orice operațiune care necesită o prelucrare de precizie fiabilă și automată.
Detalii produse
