Relucrare LGA
1. LGA este Land Grid Array, care este un tip de tehnologie de pachet;2. Nu este nevoie să deslipiți PCBa-ul mic în LGA;3. Întregul LGA va fi îndepărtat automat folosind un dispozitiv special;4. Protejați mai bine LGA de încălzire.
Descriere

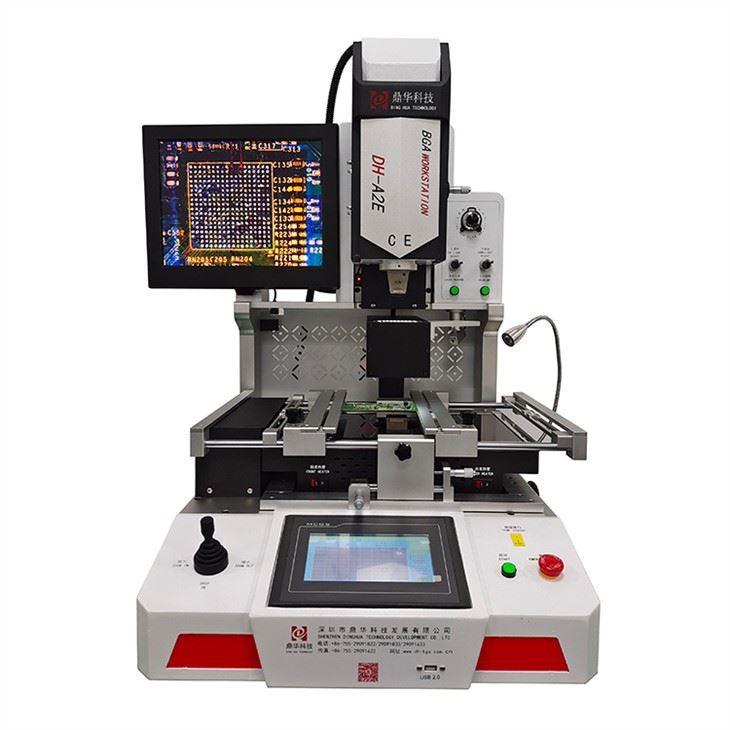

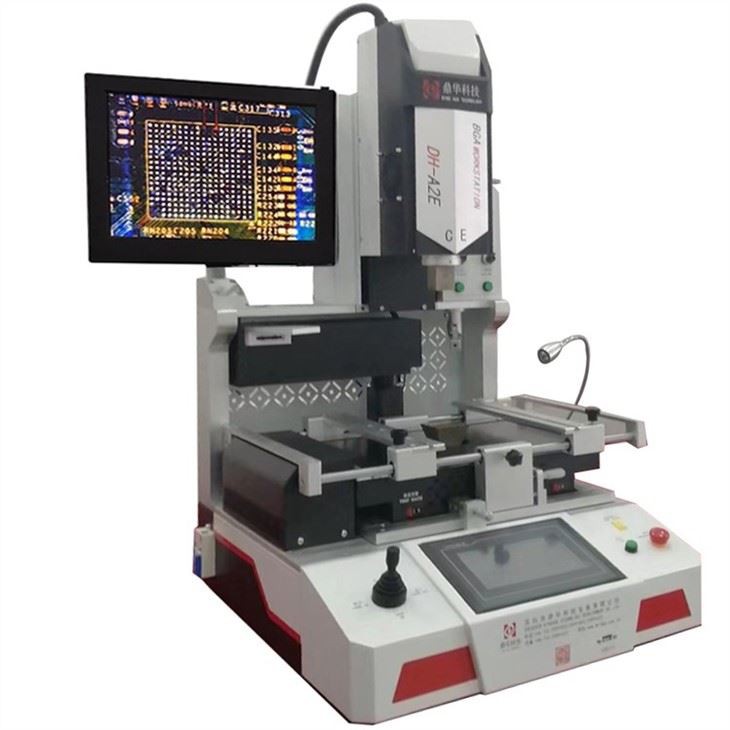

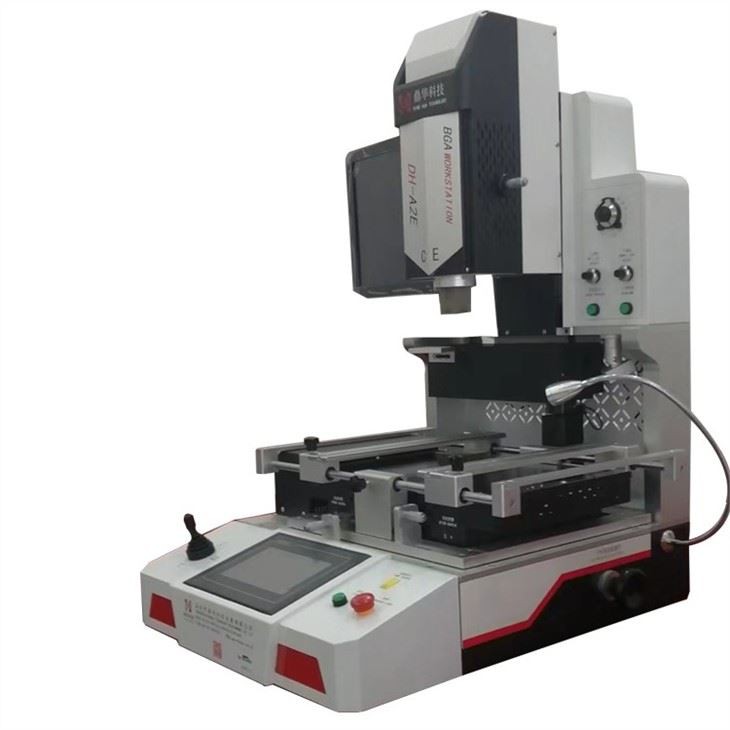

Mașină de prelucrare LGA complet automată cu jig și duze profesionale

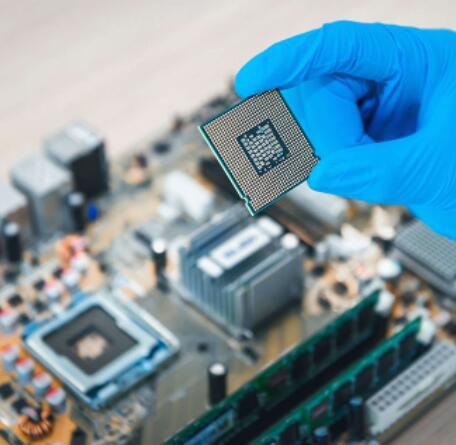

(Land Grid Array) Un pachet de cip cu o densitate foarte mare de contacte. LGA-urile diferă de cipurile tradiționale cu pini proeminenti care sunt introduși într-o priză. Un cip LGA are plăcuțe plate în partea de jos a pachetului său care ating contactele de pe soclul plăcii de bază.
Având în vedere structura specială LGA și reluarea rapidă și eficiența ridicată de reparare, oferim servicii personalizate pentru repararea diferitelor cipuri LGA.
Îndepărtarea cipului LGA
Informații de bază
|
Model |
DH-A2E |
|
Alimentare electrică |
110~220V +/- 10% 50/60Hz |
|
Putere nominală |
5000W |
|
Incalzire superioara |
Aer cald care poate fi reglat |
|
Încălzire pe fund |
încălzire hibridă pentru PCBa și la nivel de cip |
|
Montare |
Aliniere optică, proceduri vizibile, precizie 0,01 mm |
|
Dimensiunea PCB |
10*10~450*500mm |
|
Chips-uri disponibile |
1*1~80*80 (mai mult de 80*80mm, opțional) |
|
Nivel de automatizare |
Înalt automat |
|
Montare LGA |
Ridicați și înlocuiți automat pe placa de bază |
|
Minge de lipit |
Plumb sau fără plumb și pastă de lipit (furnizat de utilizator) |
|
Fișă de alimentare |
Ca cerință a clientului |
|
Frecvenţă |
3 ore de lucru, 10 minute de odihnă |
|
Hrănitor de așchii |
Transportați automat un cip pentru a lipi sau primiți și întoarceți-vă |
|
Duze Jig-uri |
Personalizați 20*20~100*120mm (opțional) Personalizat pentru diferite LGA preluate sau înlocuite |
|
Dimensiune |
600*700*850mm |
|
Greutate |
70 kg |
Proceduri pentru reluarea LGA

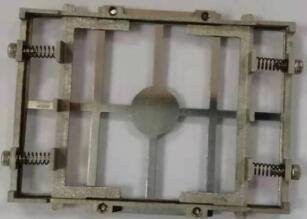

1. pregătirea unui jig după cum urmează:
Personalizarea unui jig conform structurii LGA, lățimii, lungimii și înălțimii etc., ceea ce poate
asigurați-vă că întregul LGA poate fi preluat și nu deteriorați componentele interioare ale cipului.
2. Scoaterea/desolidurarea
După dezlipirea LGA, întregul LGA hold de un jig a fost pus automat
alimentatorul de cip al acelei mașini așteaptă curățarea.

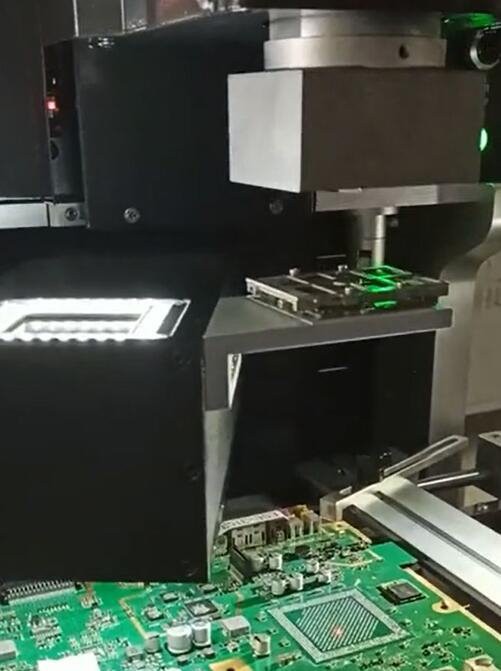

Alimentatorul de cip și camera optică CCD lucrează împreună, întotdeauna automat
deschide si inchide.
3. Folosind un cip reînnoit sau doar un cip complet nou în interior.
Puteți evita săptămâni de întârzieri și o sumă de bani relativ semnificativăprin utilizarea LGA rework. Când o întârziere pare inevitabilă, o întârziere bine executatărepetarea vă va permite să respectați termenele limită ale clientului dvs. DH(Dinghua) areexperiență completată cu succes pentru un număr semnificativ de clienți, variindde la companii majore, de exemplu, Google, Teleplan, Huawei și Foxconn etc.,la magazine mici, cum ar fi, atelier de reparații personale, site-uri de service post-vânzare desemnateși așa mai departe, mulți dintre ei aveau documentație complicată necesară pentru asigurareîn industriile critice de fiabilitate.

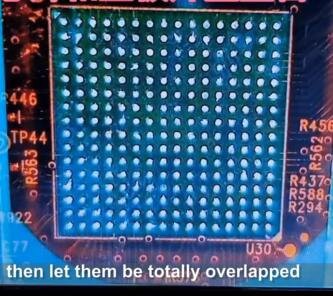

4. Procesul de aliniere CCD optic vizibil
După aliniere (cipul va fi pus complet în poziția corectăpe o placă de bază), cipul va fi transportat automata lipi.
5. Lipiți automat
Se montează automat pe placa de bază, se încălzește automatfolosind aer cald și încălzire cu infraroșu, chiar și răcire automată dupăfinisarea lucrării.
De ce să folosiți DH(Dinghua) pentru reluare LGA?
Sunt fabricate tehnici avansate de lipit și mașini de înaltă calificare,și repetarea LGA consistentă, repetabilă și, mai presus de toate, de încredere, care frecventnecesită în final crearea de jiguri și șabloane unice, mascare de lipire a plăcilor,
si frecvent chiar silipirea tampoanelor noila PCB. După ce se termină repetareamagazia, placa este examinata folosind endoscoape si raze X pentru a asigura rewo-fiabilitatea și integritatea lui rk. Companiile se bazează pe DH(Dinghua) pentru a executa acest lucru
ser-viciul datorită abilității și atenției noastre la detalii atunci când recoltam LGA din circ.plăci de uit atunci când componentele nu sunt disponibile.
DH(Dinghua)are o experiență aprofundată în dezvoltarea de soluții pentru reprelucrarea fiabilă a LGA-urilor
și alte echipamente, cum ar fi mașina de inspecție cu raze X și mașina de numărat cu raze X etc.
