Stația de refacere a BGA Optical Xbox360 BGA

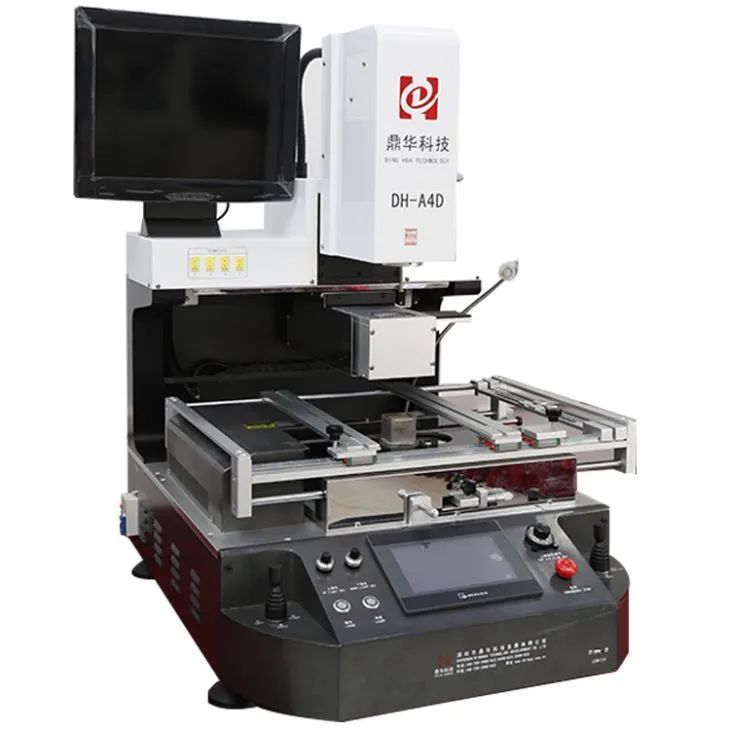

Dinghua DH-A4D este o mașină complet automată SMT/BGA, echipată cu tuburi de încălzire a fibrei de carbon și un capac de scut din sticlă . are un sistem optic de înaltă precizie CCD și un alimentator de cipuri care poate deplasa dreapta/stânga și înapoi/frontward . Operațiunea .

An Optical Xbox 360 BGA Rework Station is designed for restoring BGA chip connections on Xbox 360, PS3, laptops, smartphones, and other electronic boards. It integrates optical vision (CCD camera and laser) for precise alignment, multi-zone heating using hot air and IR pre-heating, automated chip pickup, placement, and soldering, as well as a HMI cu ecran tactil cu stocare de profil pentru fluxuri de lucru repetabile .

Parametrul produsului

Putere totală	6800W
Încălzitor de top	1200W
Încălzitor de jos	2nd 1200w, a 3 -a încălzitor IR german 4200w
Putere	110 ~ 220V ± 10 ％ 50/60Hz
Mod de funcționare	Operațiune dublă joysticks . poziționare complet automată, lipire, răcire și integrare ..
Obiectiv optic CCD CAMER	Frontward automat / înapoi, dreapta / stânga sau manual de joysticks, importat din Panasonic
Alimentator de cipuri	Aplicație automată completă pentru cip 1*1 ~ 80*80mm
Mărirea camerei	10x - 220x
Reglare fină a bancului de lucru:	± 15mm înainte/înapoi, ± 15mm dreapta/stânga
Poziționarea BGA	Poziția laserului, poziția rapidă și precisă a PCB și BGA
Reglarea unghiului de cip BGA	Max 60 Grad
Viteza de curgere a aerului de vârf	Reglat prin reglarea butonului, împiedică mutarea minusculilor BGA
Poziționarea PCB	Poziționare inteligentă, PCB poate fi ajustat în direcții X, Y cu „5 puncte suport” + V-Groove PCB Bracket + Elexuri universale, Instalarea Spring pe PCB Workbench, protejând PCB de a fi deformată .}
Controlul temperaturii	K senzor, buclă apropiată
Precizia plasării:	± 0,01mm
Metode de rulare	PLC Control, Servo Driver
Precizia temutului	± 1 grad
Iluminat	Lumina de lucru condusă de Taiwan, orice unghi reglabil
Depozitarea profilului de temperatură	50000 de grupuri
Dimensiunea PCB	Max 410 × 450 mm min 22 × 22 mm
Cip BGA	2x 2 - 80 x80 mm
Distanță minimă de cipuri	0,15mm
Senzor de temperament extern	4pc
Dimensiuni	700x700x950mm
Greutate netă	95 kg

Detalii despre produs

Felimentare optică CCD și Chip lucrează împreună pentru imagistica PCB și pentru a transmite cipuri pentru desoliderare sau lipire, în special

Când poziționarea este setată pe ecranul tactil, capul de sus va găsi automat locația cipului .

Există 3 micrometri în total, unul este în capul superior pentru reglarea unghiului de cip, maxim 60 de grade, iar celelalte două sunt pentru PCB

Poziționarea MOVE +/- 15 mm, pentru a face banca de lucru PCB spre stânga/dreapta sau înapoi/față, precizia 0 . 01mm.

Termocuple, 4 PC-uri disponibile, pentru detectarea temperaturii reale și, dacă este necesar, unele temperaturi pot fi calibrate .

Zona de preîncălzire IR acoperită de un scut de sticlă anti-temperatură, care poate împiedica să cadă orice componente mici sau praf să cadă în .

De asemenea, întreaga zonă IR poate fi mutată la stânga sau la dreapta maxim 10 cm, pentru încălzirea poziției cipului .

Spring pe PCB Workbench poate proteja PCB protejat la încălzire .

Stația de refacere SMT/BGA DH-A4D, dimensiuni: lWH = 670530790 mm, este ambalat într -o cutie de placaj cu spumă internă pentru protecția mașinii . Fie că este expediată în Europa, SUA sau orice altă țară, este aprobat .



Transport, ambalare și după vânzări ale stației de reelaborare Optic Xbox 360 BGA:

Mașinile precum DH-A4D sunt vibrate timp de cel puțin 24 de ore înainte de livrare . Suntem singurul producător care efectuează teste de vibrații pentru stațiile de reelaborare BGA . După vibrație, mașina este rulată continuu timp de cel puțin 12 ore .

Fiecare unitate este ambalată într -o cutie de placaj fumigat . Indiferent de țara de destinație, nu există restricții la import .

Clienții valoroși care folosesc mașina noastră

Aceasta este o mașină de testare a vibrațiilor . am fost primii care l -au folosit pentru testarea stațiilor de refacere a BGA înainte de livrare și am constatat că, de -a lungul anilor, rămânem singura companie din China, făcând acest lucru .

După testul de vibrație, mașina suferă o altă rundă de testare pentru a se asigura că nu au apărut probleme .

Oferim o garanție de an 2- pentru întreaga mașină, o garanție de an 3- pentru încălzitoare și asistență tehnică pe viață .

Clienții care au cooperat cu noi

FAQ

Q1: Cum operăm mașinile dvs.?
A1:Oferim un manual de utilizare și videoclipuri de operare pentru clienții noștri . În plus, dacă clienții vizitează compania noastră, putem demonstra operațiunea pas cu pas ., de obicei, durează 2-3 ore pentru ca un nou utilizator să stăpânească aceste abilități .}}

Q2: Ce fel de serviciu post-vânzare oferiți?
A2:În general, oferim o garanție de trei ani pentru firele de încălzire, o garanție de doi ani pentru întreaga mașină și asistență tehnică pe viață .

Q3: Câte zile va fi nevoie pentru a primi mașinile și ce opțiuni de livrare sunt disponibile?
A3:Putem expedia mașinile în 2-3 zile după primirea plății complete . Timpul exact de livrare depinde de metoda de expediere aleasă:

• 3-7 zileprin DHL, FedEx, UPS, etc. . (serviciu ușă la ușă)
• 3-5 zilePrin aerul către aeroportul dvs. (serviciu ușă la aer)
• 25-35 zilepe mare până la port maritim (serviciu port-la port)

Q4: Cum este pachetul? Este sigur în timpul livrării?
A4:Toate mașinile de refacere BGA sunt ambalate în siguranță în cutii de lemn puternice standard, cu căptușeală din spumă pentru a asigura siguranța în timpul livrării .

Know-how despre stația de refacere BGA

Hot Air and Infrarod (IR) sunt cele două tipuri principale de stații de reelaborare utilizate în mod obișnuit de producătorii de contracte OEM și PCB astăzi . fiecare tip are avantajele și dezavantajele sale . Selectarea celui potrivit pentru cererea dvs. necesită o examinare atentă a mai multor factori, inclusiv bugetul, cerințele de muncă și expertiza personalului dvs. .}

Mai jos, prezentăm unele diferențe între stațiile de reelaborare a aerului cald și IR BGA . au întrebări sau aveți nevoie de ajutor pentru a determina ceea ce este potrivit pentru dvs.? Echipa Precision PCB Services, Inc . este aici pentru a vă ajuta . să contactați direct un reprezentant prin telefon sau e -mail pentru suport personalizat .
