Mașină de reballare automată mobilă Ic
1.Sistem de aliniere optică HD CCD pentru poziționare2.funcție de siguranță superioară cu protecție de urgență3.cap de încălzire superior și cap de montare Design 2 în 14.debit de aer superior reglabil pentru a satisface cererea oricăror cipuri
Descriere

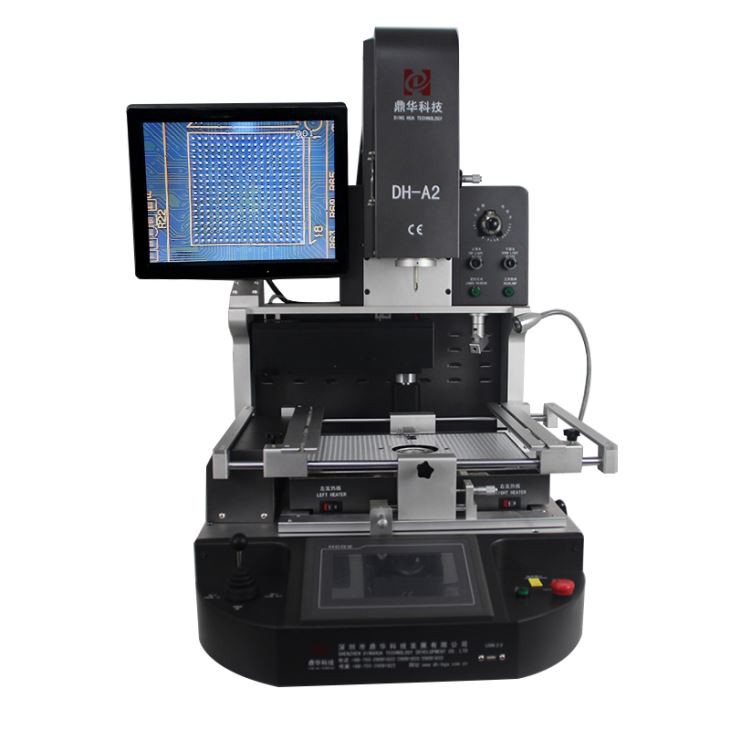

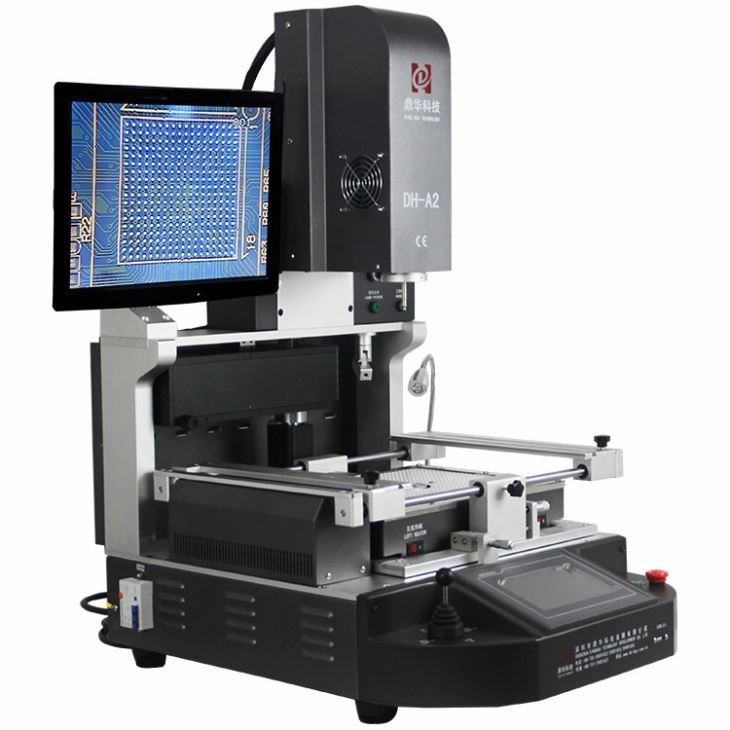

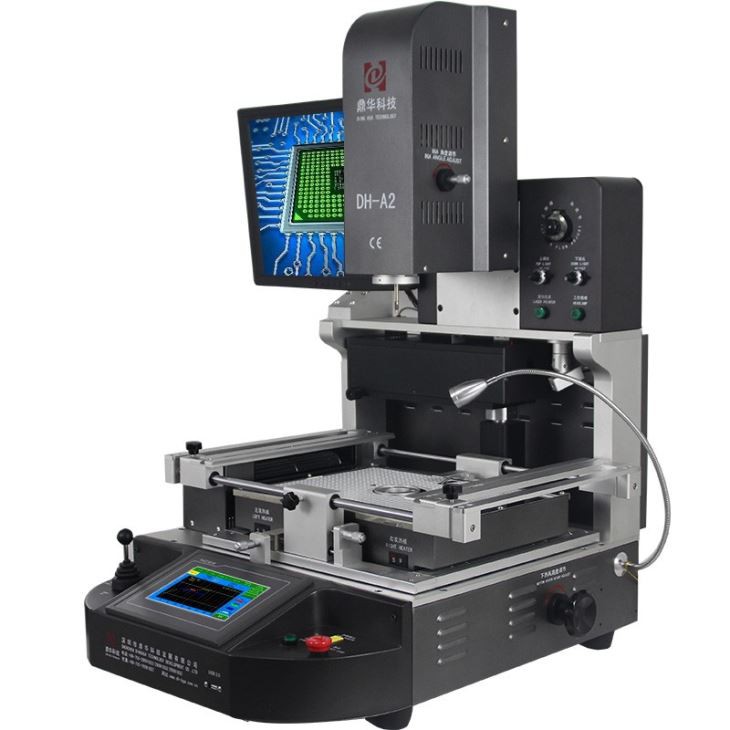

Mașină de reballare automată mobilă ic
O mașină de reballare automată mobilă IC este un dispozitiv utilizat pentru repararea sau înlocuirea circuitelor integrate (IC) pe un
placa de baza a telefonului mobil. Este o modalitate eficientă și rentabilă de a repara circuitele integrate deteriorate fără a înlocui
întreaga placă de bază, reducând timpul și costul reparațiilor pentru tehnician.
Mașina de reballare utilizează diferite procese, cum ar fi preîncălzirea, fluxul, alinierea, refluxarea și răcirea pentru a repara
sau înlocuiți IC-ul de pe dispozitivul mobil. Procesul implică îndepărtarea IC-ului deteriorat de pe placa de bază, curățarea
alinierea zonei, alinierea noilor bile dintr-un aliaj special la poziția exactă a circuitului integrat îndepărtat și apoi lipirea
noul IC pe placa de baza.
Mașina automată de reballare economisește timp și reduce riscul de deteriorare a plăcii de bază așa cum a fost proiectată
faceți acest lucru automat, asigurându-vă că procesul de reballing se desfășoară eficient.
În rezumat, mașina de reballare automată mobilă IC este un instrument esențial pentru tehnicienii de reparații de telefoane mobile, deoarece
accelerează procesul de reparație și economisește costuri prin repararea plăcii de bază, mai degrabă decât înlocuirea completă.
| Putere totala | 5500W |
| 3 încălzitoare independente | Aer cald superior 1200 W, aer cald inferior 1200 W, preîncălzire infraroșu inferior 3000 W |
| Voltaj | 110~240V plus /-10 procente 50/60Hz |

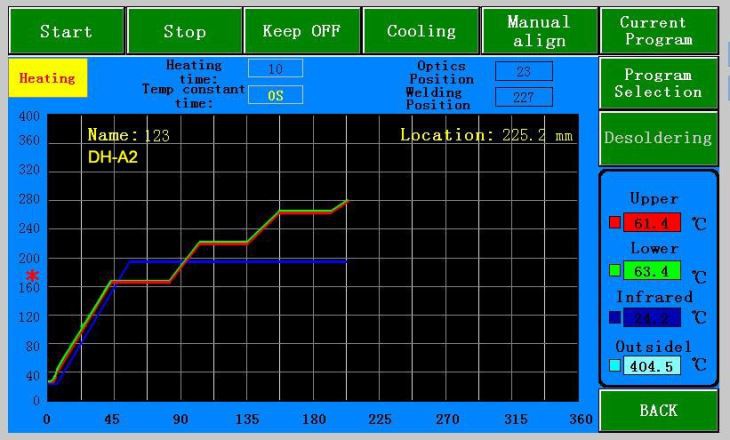

| Piese electrice | Ecran tactil de 7 inchi plus modul inteligent de control al temperaturii de înaltă precizie plus driver de motor pas cu pas plus PLC plus display LCD plus sistem optic CCD de înaltă rezoluție plus poziționare cu laser |
| Controlul temperaturii | K-Sensor în buclă închisă plus compensarea automată a temperaturii PID plus modulul de temperatură, precizia temperaturii y în ±2 grade . |
| Poziționare PCB | Groove în V plus dispozitiv universal plus raft mobil pentru PCB |
| Dimensiunea PCB aplicabilă | Max 370x410mm Min 22x22mm |
| Dimensiune BGA aplicabilă | 1*1mm~80x80mm |
| Dimensiuni | 600x700x850mm (L*W*H) |
| Greutate netă | 70 Kg |

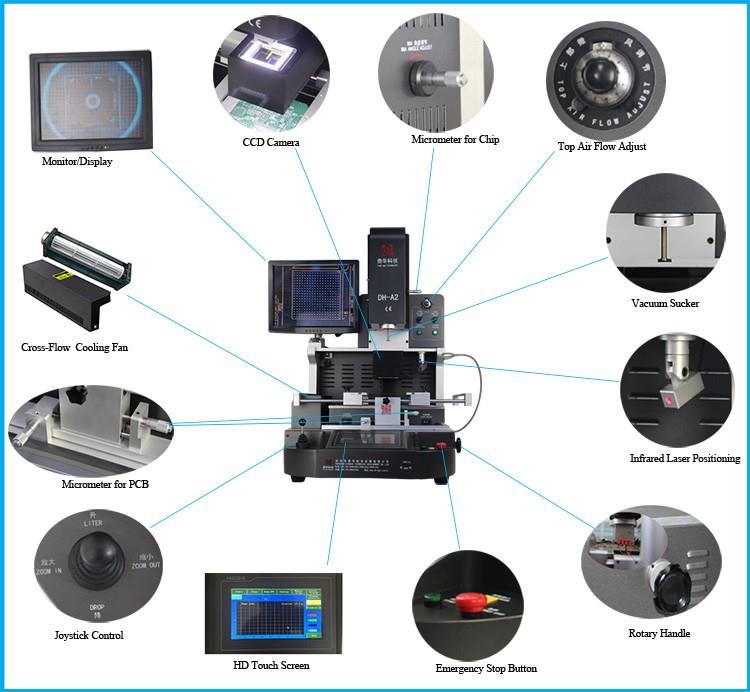

Caracteristici avansate
① Fluxul de aer cald superior este reglabil, pentru a satisface cererea oricăror cipuri.
② Deslipirea, montarea și lipirea automată.

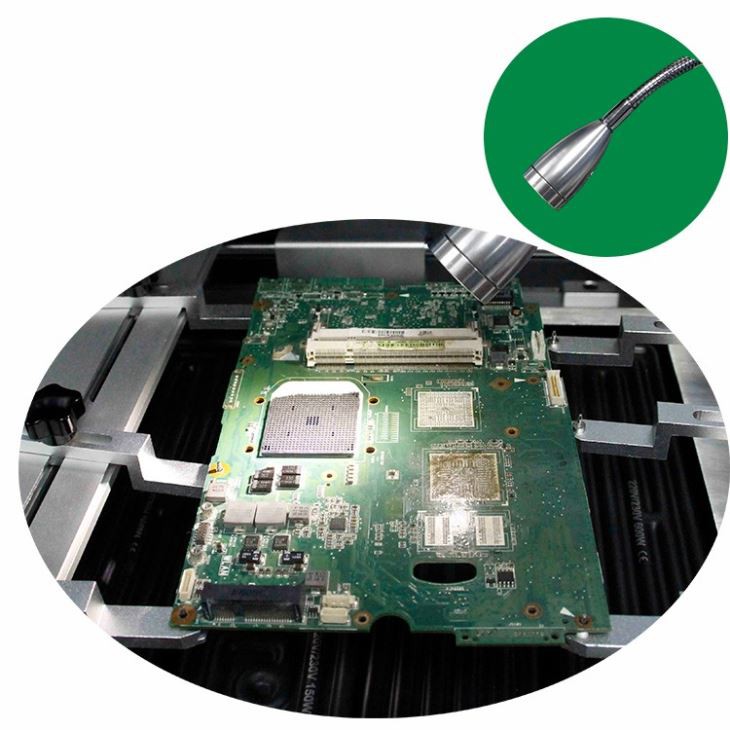

③ Poziționarea laser încorporată, ajută la poziționarea rapidă pentru PCB.
④ Sistem de încălzire cu infraroșu cu trei încălzitoare independente.

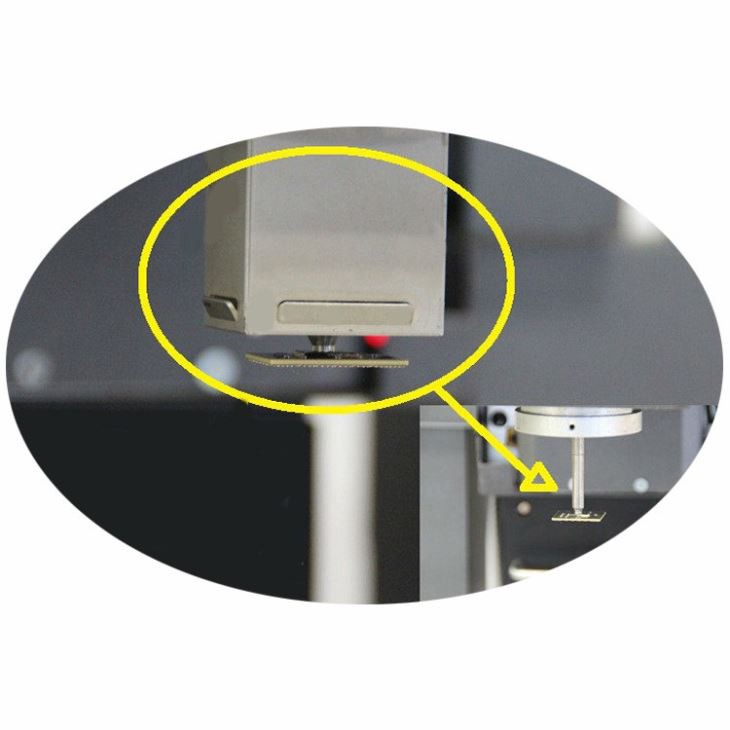

⑤ Cap de montare cu dispozitiv de testare a presiunii încorporat, pentru a proteja PCB-ul împotriva strivirii.
⑥ vidul încorporat în capul de montare preia automat cipul BGA după terminarea deslipirii.
1. Mașină: 1 set
2. Toate ambalate în cutii de lemn stabile și rezistente, potrivite pentru import și export.
3. Duza superioară: 3 buc (31*31mm, 38*38mm, 41*41mm)
Duza inferioară: 2 buc (34*34mm, 55*55mm)
4. Grinda: 2 buc
5. Buton prune: 6 buc
6. Fixare universală: 6 buc
7. Surub suport:5 buc
8. Pen perie: 1 buc
9. Vacuum:3 buc
10. Ac de vid: 1 buc
11. Penseta: 1 buc
12. Fir senzor de temperatură: 1 buc
13. Manual de instrucțiuni profesionale: 1 buc
14. CD didactic: 1 buc
