Stație de reluare PCB

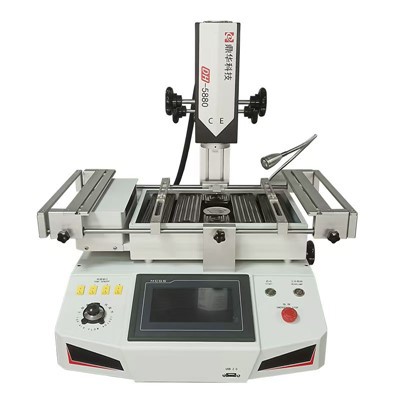

Stația de reprelucrare PCB DH-5830 este o stație de reluare cu aer cald de înaltă performanță utilizată în mod obișnuit pentru repararea laptopurilor, telefonului mobil, Xbox și plăcilor de bază PCB. Este potrivit pentru diferite tipuri de reprelucrare a cipurilor, inclusiv POP, SOP, QFN, BGA și multe altele. Aparatul are trei zone de încălzire independente (două încălzitoare cu aer cald și o zonă de reîncălzire cu infraroșu), un ecran tactil HD, un stilou de preluare cu vid și un senzor de temperatură extern, asigurând un control precis al temperaturii și o performanță de reparație fiabilă.

Trimite anchetă

Descriere

Descrierea produselor

Ce este stația de reluare PCB?

Un PCB Rework Station este un instrument specializat de reparații electronice care efectuează o îndepărtare, înlocuire și lipire precisă a chipurilor Ball Grid Array (BGA) și a altor componente SMT avansate pe plăci de circuite imprimate (PCB). Iată de ce este necesar și cum funcționează.

1. Problema pe care o rezolvă: cipurile BGA (care se găsesc în laptopuri, telefoane, console de jocuri precum Xbox, plăci de bază) au multe bile de lipit sub fiecare cip; nu sunt vizibile sau accesibile niciunui instrument standard de lipit; cu toate acestea, repararea sau înlocuirea lor necesită precizie și căldură controlată.

2. Funcția principală:

A. Îndepărtare: Încălzește uniform cipul și zona de pe PCB de sub acesta pentru a topi bilele de lipit fără a deteriora cipul sau PCB-ul și apoi folosește o aspiratoare pentru a scoate cipul.

B. Înlocuire: După curățarea plăcuțelor de lipit, adaugă lipire nouă, stația de reluare BGA poate plasa corect cipul și reîncălzi zona pentru a forma îmbinarea de lipit (reflow).

3. Componente și abilități cheie:

Control precis al căldurii: Utilizează duze de aer cald, astfel încât căldura să fie concentrată pe cip și adesea utilizează zona de preîncălzire în infraroșu pentru a încălzi foarte lent întregul PCB. Acest lucru ajută la prevenirea deformarii din cauza diferențelor mari de temperatură și ajută întreaga lipire să se topească deodată.

Profilare temperatură:‌ permite setarea și afișarea în timp real a profilului de temperatură specific pentru diferite tipuri și componente de lipit.

Aliniere:‌ include adesea indicator laser pentru a alinia perfect cipurile în timpul plasării.

‌Pix de preluare cu vid:‌ pentru ridicarea în siguranță a așchiilor fierbinți după deslipire.

‌Control avansat:‌ stațiile moderne (cum ar fi DH-5830) au ‌ecrane tactile‌.

‌Monitorizare termică:‌ poate include ‌senzor de temperatură extern‌ pentru a măsura cu precizie temperatura PCB.

Specificația produselor

Articol	Parametru
Alimentare electrică	AC220V±10％ 50Hz
Putere nominală	5500W
Puterea de top	1200w
Putere de jos	1200w
Putere în infraroșu	3000w
Buton superior-debitului de aer	Pentru reglarea fluxului de aer cald-superior (în special, așchii foarte mici/mari)
Modul de operare	Ecran tactil HD, setare sistem digital
Depozitarea profilului de temperatură	50000 de grupuri
Controlul temperaturii	Senzor K + buclă închisă
Mișcarea superioară a încălzitorului	Dreapta/stânga, înainte/înapoi, rotiți liber
Precizia temperaturii	±2 grade
Poziționare	Poziționare inteligentă, PCB poate fi ajustat în direcția X, Y cu „suport în 5 puncte” + suport PCB cu canelura V-+ dispozitive de fixare universale.
Dimensiunea PCB	Max 410×370 mm Min 22×22 mm
Cip BGA	2x2 - 80x80 mm
Distanța minimă între cip	0,15 mm
Senzor de temperatură extern	1 buc
Dimensiuni	570610570mm
Greutate netă	35 kg
