BGA Rework Station Automatic DH-A2E
Camera CCD optică automată stație de reluare bga
Lipire automată, dezlipire și montare, ridicare automată a cipului la finalizarea deslipirii.
Sistem de alimentare automată cu cip activat.
Sistem de aliniere optică HD CCD pentru montarea precisă a BGA și a componentelor. Lentile CCD pliere și întindere automată.
Poziționare laser pentru poziționare rapidă Cipul BGA și placa de bază.
Descriere
Camera CCD optică automată stație de reluare bga
Rezumatul caracteristicilor
☛ Lipire automată, dezlipire și montare, ridicarea automată a cipului la finalizarea deslipirii.
☛Sistem de alimentare automată cu cip activat.
☛ Sistem de aliniere optică HD CCD pentru montarea precisă a BGA și a componentelor. Lentile CCD pliere și întindere automată.
☛ PLC MITSUBISHI independent în interior pentru a controla mișcările, o mișcare mai stabilă și mai precisă.
☛ Poziționare laser pentru poziționare rapidă cip BGA și placa de bază.
☛ Precizie de montare BGA în 0,01 mm, rata de succes a reparațiilor 99,9 la sută .
☛ Echipat cu buton superior de reglare a fluxului de aer, pentru a satisface cerințele cipurilor mici.
☛ Funcții superioare de siguranță, cu protecție de urgență.
☛ Operare ușor de utilizat, sistem ergonomic multifuncțional.

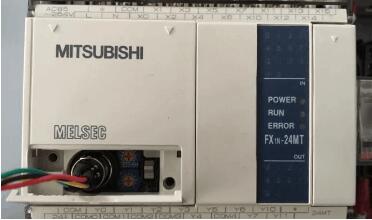

Control independent japonez original MITSUBISHI PLC
Încălzitorul superior/capul de montare/mișcarea lentilei CCD mai stabilă și mai precisă.

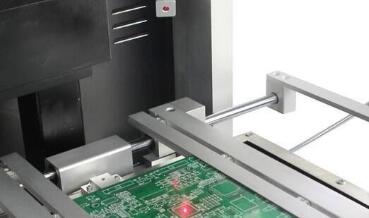

Poziția laserului
Poziție de asistență cu laserning, poziționare rapidă pentru a efectua lucrări repetate pe plăci PCB de același tip,
economisește mult timp prețios.
| Specificații | ||
| 1 | Putere totala | 5300w |
| 2 | 3 încălzitoare independente | Aer cald superior 1200 W, aer cald inferior 1200 W, preîncălzire cu infraroșu inferior 2700 W |
| 3 | Voltaj | AC220V±10％ 50/60Hz |
| 4 | Piese electrice | Ecran tactil de 7 inchi plus modul inteligent de control al temperaturii de înaltă precizie plus driver de motor pas cu pas plus PLC plus afișaj LCD plus sistem optic CCD de înaltă rezoluție plus poziționare cu laser |
| 5 | Controlul temperaturii | K-Sensor în buclă închisă plus compensarea automată a temperaturii PID plus modulul de temperatură, precizia temperaturii în ±2 grade. |
| 6 | Poziționare PCB | Groove în V plus dispozitiv universal plus raft mobil pentru PCB |
| 7 | Dimensiunea PCB aplicabilă | Max 370x410mm Min 22x22mm |
| 8 | Dimensiune BGA aplicabilă | 2x2mm~80x80mm |
| 9 | Dimensiuni | 600x700x850mm (L*W*H) |
| 10 | Greutate netă | 70 Kg |
Ambalare și livrare
