Mașină automată de reballare optică BGA

Mașină automată de reballare optică bga

Produs al introducerii mașinii de reballare optică automată bga

Stația de reluare BGA este automată cu ecran de monitor HD (15 inchi), lentilă optic CCD importată pentru aliniere,

și controlul precis al temperaturii și timpului computerului industrial.

Parametrul de produs al mașinii de reballare optică automată bga

Caracteristica produsului și aplicarea mașinii de reballare optică automată bga

PC industrial încorporat, setare sistem digital, trei zone independente de încălzire, sistem de cameră CCD Panasonic,

Interfață conversațională cu ecran tactil HD, control PLC, control integrat multifuncțional, design al structurii umane,

Lentila optică pliabilă, număr opțional, stocați și alegeți profilul de temperatură.

2. Două moduri de operare în sistem: Auto/manual. Mod automat: lipire/deslipire automată bga cu buton. Mod manual:

Cap de sus/jos manual pentru lipirea/desolidurarea bga cu joystick-uri. Ambele moduri se combină cu alinierea optică și

poziționarea laser pentru a finaliza procesul. Între timp, aspiratorul încorporat poate prelua cip bga în mod convenabil.

3. Multifuncții: „poziție rapidă”, „temperatura de menținere”, „senzor de presiune”, „analiza instantanee a temperaturii”, „avertizare vocală

înainte de finisare cu încălzire”, „Aliniere optică vizuală HD”, „Control de înaltă precizie a temperaturii, rată mare de reparații, stabilitate ridicată”, etc.

4. Control în buclă închisă de termocuplu de tip k de înaltă precizie și sistem automat de compensare a temperaturii PID, cu PLC și

modul de temperatură și unitate de control inteligentă pentru a permite o abatere precisă a temperaturii la ±2 grade. Între timp, temperatura exterioară

conectorul de măsurare permite dicția temperaturii și analiza precisă a curbei de temperatură în timp real.

5. Poziționarea laser: ajută la plasarea rapidă a PCB-ului în punctul central și cu „poziție de sprijin în 5 puncte”, mai convenabilă și mai precisă.

6. Dispozitivul universal mobil previne deteriorarea PCB-ului pe componenta marginală, potrivită pentru toate tipurile de reparații PCB.

7. Lumină LED de mare putere pentru a asigura luminozitatea pentru lucru și cu diferite dimensiuni ale duzelor magnetice, material din aliaj de titan, ușor

înlocuiți și instalați, niciodată deformare și ruginire.

8. Temperatura de 6-8 segmente poate fi setată pentru încălzirea superioară și încălzirea inferioară (până la 16 segmente). 50,000 grupuri de curbe de temperatură

poate fi stocat, care poate numerota, modifica și aplica în orice moment în funcție de diferite BGA. Analiza, setarea și reglarea curbei

sunt disponibile și pe ecranul tactil.

9. Cu avertismentul vocal cu 5-10 secunde înainte de terminarea încălzirii: reamintiți operatorului să ridice cip bga la timp. După încălzire, ventilatorul de răcire va funcționa

functioneaza automat, cand temperatura scade la temperatura camerei (<45℃ ), cooling system will stop automatic to prevent the heater

de la îmbătrânire.

10.Aprobare certificare CE. Protecție dublă: protecție împotriva supraîncălzirii plus funcție de oprire de urgență.

Detalii despre produsmașină de reballare optică automată bga

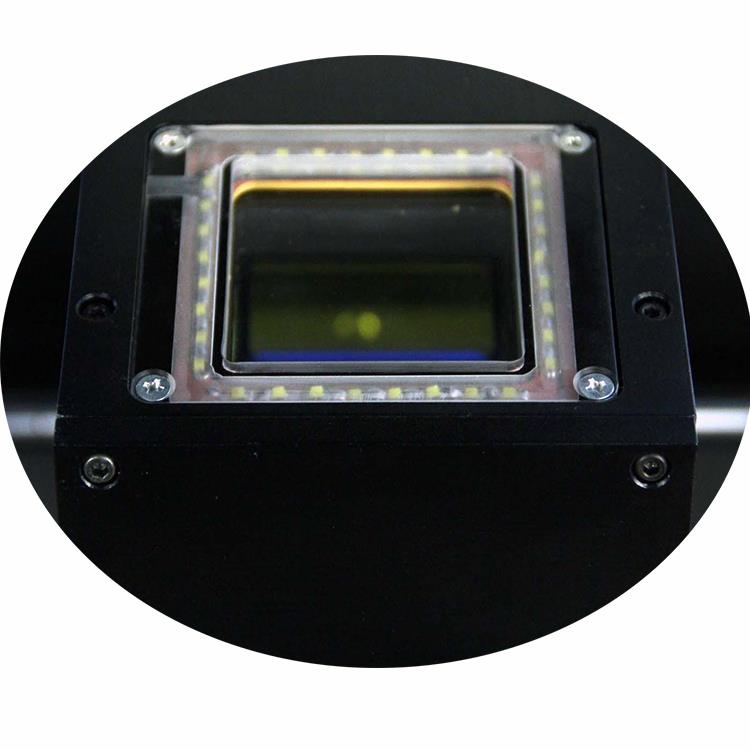

Lentila optică CCD a stației de reluare BGA

Duză superioară încorporată pentru stilou cu vid

Design 2 în 1 pentru cip înlocuit sau

preluat convenabil și precis, de asemenea, componenta senzorului instalată în stiloul cu vid,

atunci când rulează în jos, atinge PCB-ul sau orice bloc, s-ar opri imediat, astfel încât PCB-ul poate fi protejat.

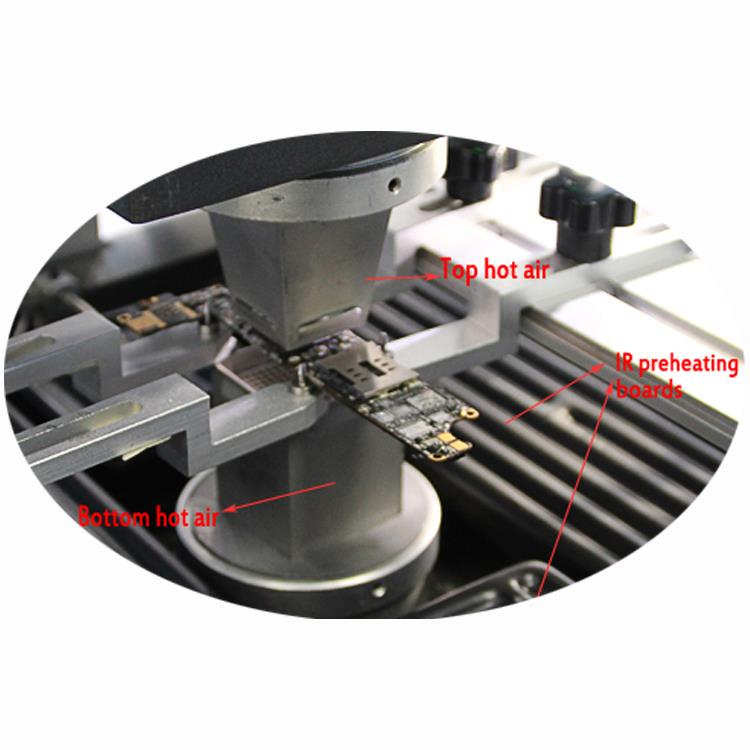

Încălzitoare independente

Încălzitor cu aer cald de sus, aer cald de jos auz și zona de preîncălzire cu infraroșu, atunci când ic mic este reparat, duze mici potrivite,

iar preîncălzirea IR poate fi oprită.

3 micrometri pentru reglarea PCB și cip

Micrometru superior pentru reglarea unghiului cipului, max 60 de grade poate fi rotit, inferior 2 micrometri,unul este pentru

PCB mutat la stânga sau la dreapta, unul este pentru PCB mutat la stânga sau la dreapta, reglajul fin este de 15 mm.

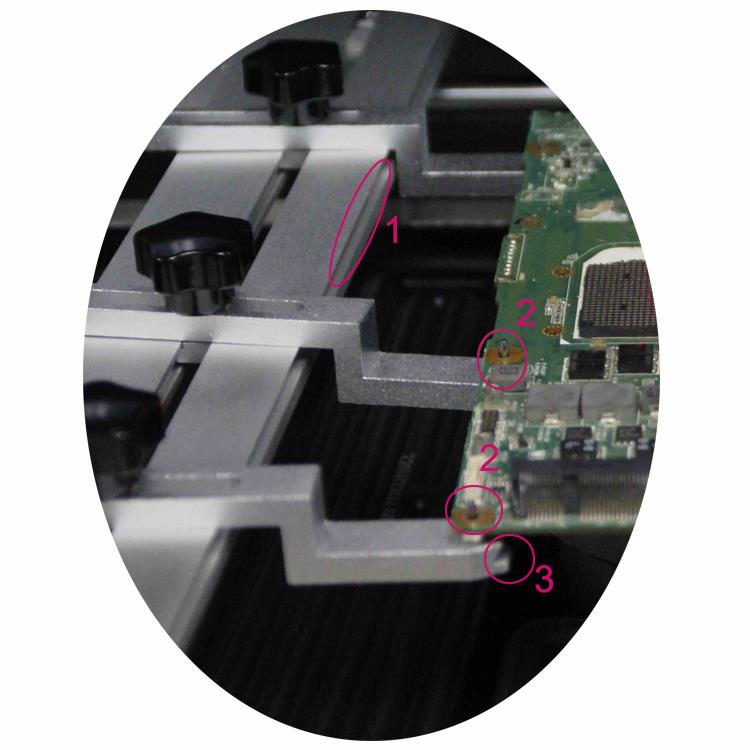

Fixare universale pentru PCB fixe

Canelură 1."V" pentru un PCB cu margine obișnuită

2. „vârf subțire” pentru găuri în PCB cu margine neregulată

3. Clip crocodil pentru orice PCB cu orice formă

Calculator industrial pentru stația de reluare BGA pentru controlul temperaturii și timpului

Acesta este un ecran tactil al computerului industrial, pe care temperatura și timpul pot fi setate. Temperatura de captare a PID în timp real

și calibrați, și aproape nicio decolorare a căldurii în primii 5 ani, ambele pot face ca repetarea unei rate ridicate de succes să devină realitate.

Produs de calificare a mașinii de reballare optică automată bga

Mașinile au fost vândute în Europa, America, Asia de Sud-Est și Asia etc.

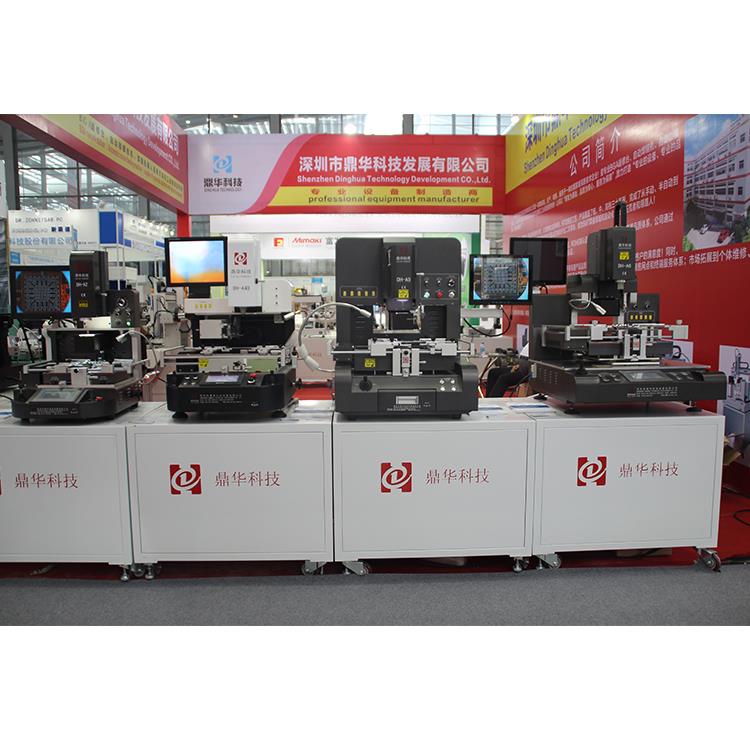

Participarea la Târgul de Canton de 2 ori pe an, 1 dată în străinătate timp de 1 an, cum ar fi Dubai, Bangalore și Berlin etc.

Serviciu de livrare si expedieredemașină de reballare optică automată bga

Înainte de livrare: mașina va vibra pentru testare cel puțin 24 de ore, după aceea, lăsați-o să funcționeze constant 12 ore,

apoi ambalat în cutie de placaj, așa că, dacă sunteți urgent să obțineți mașina, vă rugăm să plasați o comandă cu 2 zile lucrătoare înainte de livrare.

După livrare: furnizarea unui număr de urmărire și raportarea detaliilor de expediere în timp real, odată ce mașinile au fost primite,

Inginerul de vânzări după va îndruma modul de instalare și utilizare etc.

Întrebări frecvente ale mașinii automate de reballare optică bga

1. Î: Poate repara macbook, telefon mobil și consola de jocuri etc.

R: desigur, nu le poate repara numai, ci și altele, cum ar fi set de top, televizor și aer condiționat și așa mai departe.

2. Î: Este o stație automată de reluare BGA?

R: Da, este, indiferent de momentul în care lipiți sau dezlipiți, se poate

functioneaza automat.

3. Î: Este o stație completă de reluare IR BGA?

R: Nu, are 2 * încălzitoare cu aer cald și 1 zonă de preîncălzire IR.

4. Î: Cum pot opera?

R: când aparatul este primit, scoateți-l dintr-o cutie și conectați-l (putere),

Selectați profilul de temperatură sau setați un profil de temperatură, apoi lucrați.

Cele mai recente știri despre mașina automată de reballare optică BGA

PROCEDURĂ

Pentru a determina procedura adecvată de îndepărtare a stratului, acoperirea trebuie mai întâi identificată. În timpul producției originale

acoperirea specifică este de obicei cunoscută. În consecință, metodele de îndepărtare a acoperirii pot fi de obicei specificate și bazate pe

fiind utilizate acoperiri cunoscute.

Atunci când identificarea stratului de acoperire nu este disponibilă, simpla observare și testare va ajuta la identificarea caracteristicilor acoperirii

astfel încât să se poată preciza procedura de îndepărtare adecvată.

NOTĂ

Identificarea generică sau comercială a materialului de acoperire nu este necesară pentru a realiza îndepărtarea acoperirii.

1.Duritate

Test de penetrare într-o zonă necritică pentru a determina duritatea relativă. Cu cât stratul este mai dur, cu atât este mai potrivit pentru abraziv pur

tehnici. Cu cât straturile de acoperire sunt mai moi și mai gumate, cu atât mai potrivite procedurilor de îndepărtare prin periere.

PRUDENȚĂ

Operatiile de abraziune pot genera sarcini electrostatice

2. Transparență

În mod evident, acoperirile transparente sunt de obicei mai potrivite pentru îndepărtare decât cele de tip opac. Metode de îndepărtare utilizate cu opace

acoperirile trebuie să fie mult mai controlabile și mai puțin sensibile la deteriorarea componentelor acoperite și a suprafețelor plăcilor imprimate și

sunt de obicei mai lente.

3. Solubilitate

Testați acoperirea pentru caracteristicile de solubilitate într-o zonă necritică cu tricloretan, xilen sau alți solvenți cu toxicitate scăzută

si activitate usoara.

PRUDENȚĂ

Ansamblurile de plăci imprimate nu trebuie scufundate în solvenți duri.

4. Îndepărtarea termică

Utilizați un dispozitiv de separare termică cu încălzire controlată și fără margine de tăiere pentru a determina dacă stratul poate fi termic

îndepărtat. Începeți cu o temperatură scăzută, aprox. 100 grade C (210 grade F) și crește temperatura până când stratul este îndepărtat.

Dacă stratul curge sau se depune, ești prea fierbinte sau stratul nu este

potrivit pentru îndepărtarea termică.

PRUDENȚĂ

Nu depășiți temperatura maximă de depozitare a componentelor sau alte limite.

5. Decapabilitate

Tăiați cu atenție stratul cu o lamă ascuțită într-o zonă necritică și încercați să vă desprindeți de la suprafață pentru a determina

dacă această metodă este fezabilă. Datorită aderenței necesare materialelor de acoperire,

tehnicile de decapare fără ajutoare chimice sunt de obicei foarte limitate.

6. Grosimea

Determinați dacă stratul este gros sau subțire prin mijloace vizuale. Acoperirile subțiri prezintă contururi ascuțite ale componentelor și fără fileuri

în timp ce acoperirile groase reduc contururile ascuțite ale componentelor și prezintă fileuri generoase în punctele componente sau plumb

intersecție cu tabla imprimată. Acoperirile groase necesită de obicei metode de îndepărtare în două etape pentru a preveni suprafața

deteriorarea plăcii. Mai întâi reduceți stratul gros până la unul subțire și apoi utilizați metode de abraziune pură pentru a ajunge

suprafața tablei.
