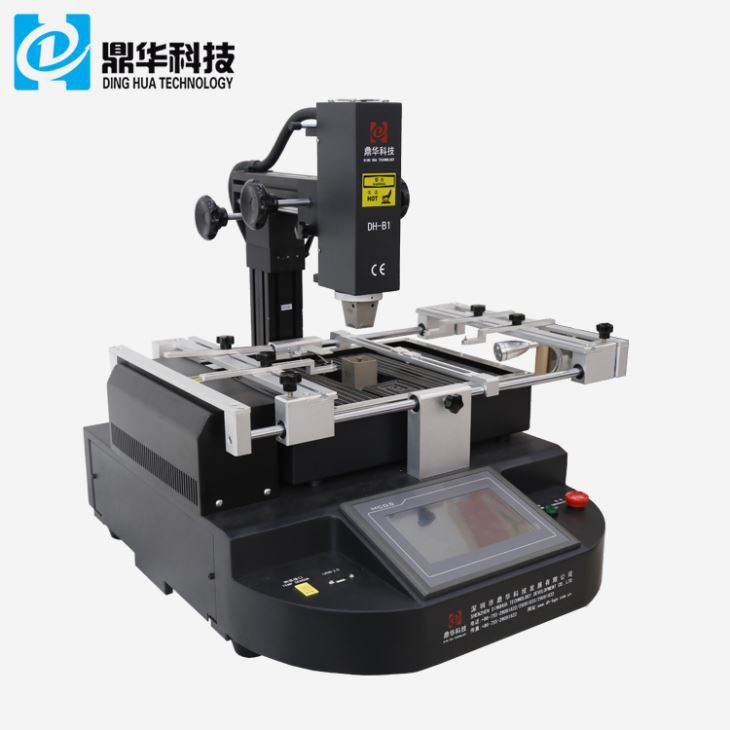

Echipament medical cu ecran tactil BGA Rework Machine

                                  TaiScreenMedicEechipamentBGA ReworkMachine

1.Aplicare of TaiScreenMedicEechipamentBGA ReworkMachine

Placă de bază pentru computer, telefon inteligent, laptop, placă logică MacBook, cameră digitală, aer condiționat, televizor și alte echipamente electronice

din industria medicală, industria comunicațiilor, industria auto etc.

Potrivit pentru diferite tipuri de cipuri: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, cip LED.

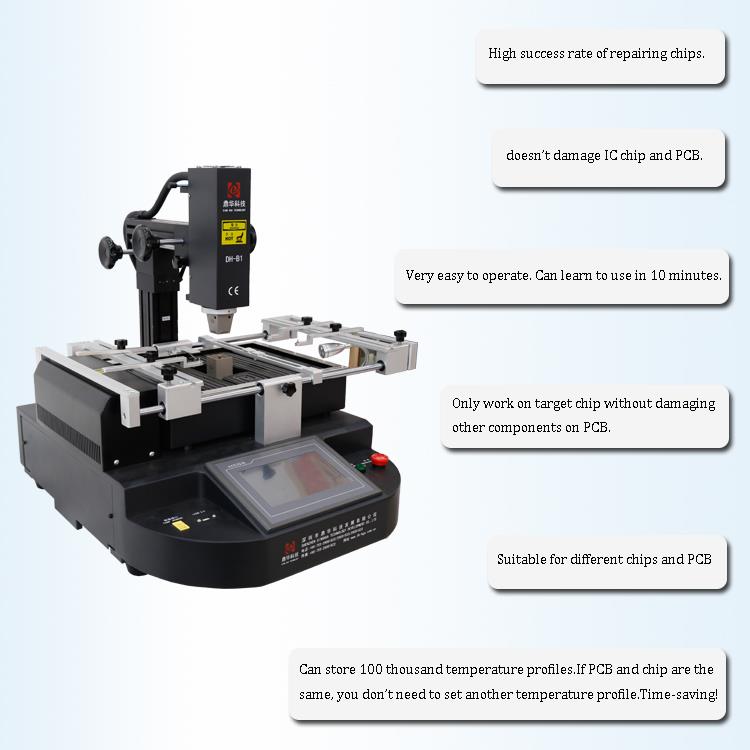

2. Caracteristicile produsului of TaiScreenMedicEechipamentBGA ReworkMachine

• Rată mare de succes a reparației cipurilor. Controlul precis al temperaturii asigură schimbarea temperaturii în funcție de materialele bilelor de lipit.

• Operare simplă

Designul umanizat face mașina ușor de utilizat. În mod normal, un lucrător poate învăța să-l folosească în 10 minute. Fără experiențe profesionale speciale

sau este nevoie de abilități, ceea ce economisește timp și energie pentru compania dvs..

• Control precis al temperaturii. Cipul țintă poate fi lipit sau deslipit în timp ce nicio altă componentă de pe PCB nu este deteriorată.

• Designul umanizat face ca mașina să fie ușor de utilizat. În mod normal, un lucrător poate învăța să-l folosească în 10 minute. Fără experiențe profesionale speciale

sau este nevoie de aptitudini, ceea ce economisește timp și energie pentru compania dumneavoastră.

• Materialele superioare garantează o durată lungă de viață. Ventilatorul de răcire cu flux transversal, superior și inferior răcește automat mașina de îndată ce procesul de încălzire

este terminat, ceea ce evită în mod eficient deteriorarea și îmbătrânirea mașinii.3-Se oferă o garanție de ani pentru sistemul de încălzire.

•Se oferă suport tehnic nelimitat pe viață și instruire gratuită.

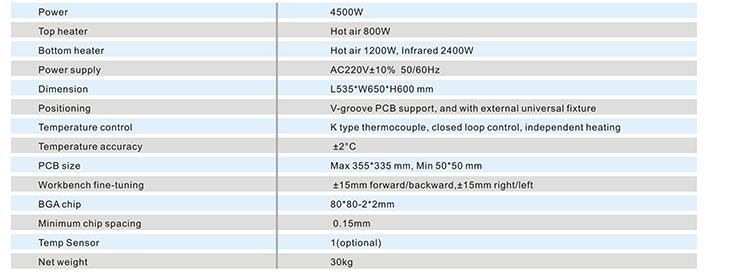

3.Specificație of TaiScreenMedicEechipamentBGA ReworkMachine

4.Detalii of TaiScreenMedicEechipamentBGA ReworkMachine

1. Interfață cu ecran tactil HD;

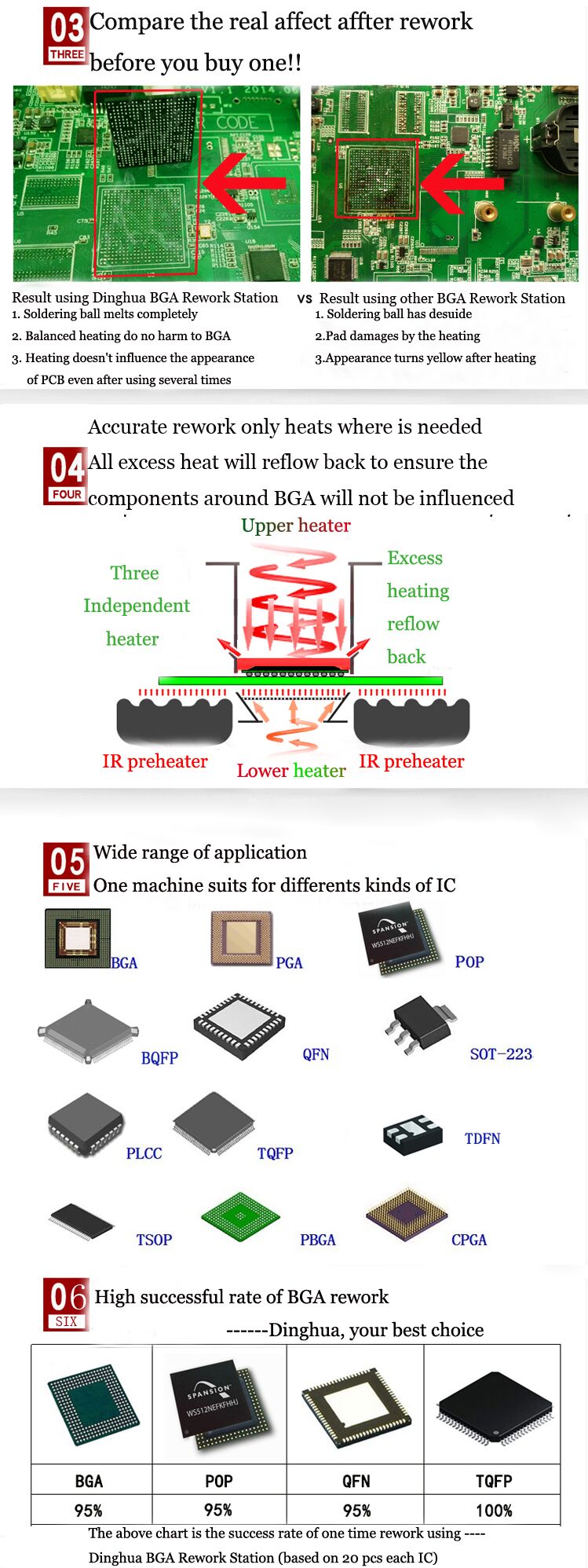

2. Trei încălzitoare independente (aer cald și infraroșu);

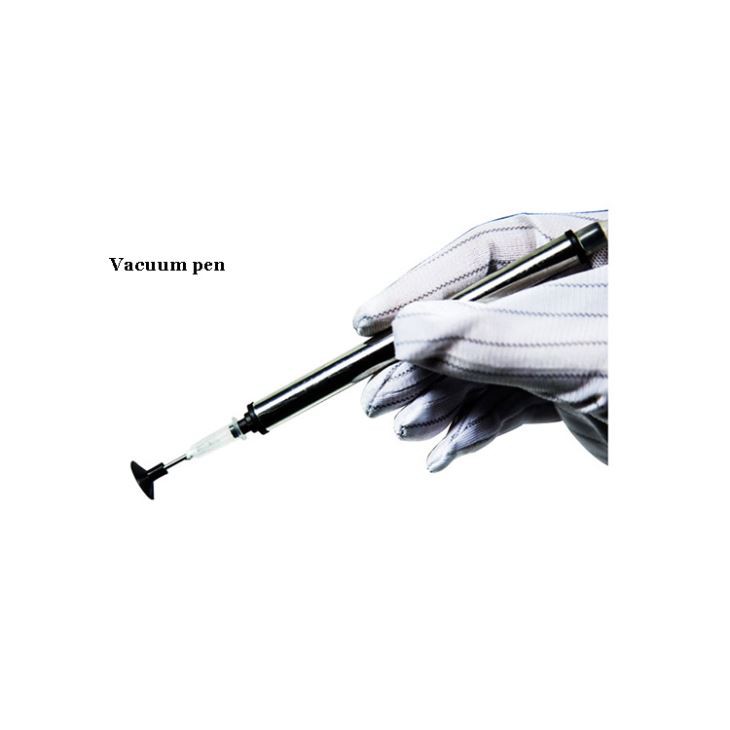

3. Pen vacuum;

4.Led far.

5.De ce să ne alegem TaiScreenMedicEechipamentBGA ReworkMachine?

6.Certificat de TaiScreenMedicEechipamentBGA ReworkMachine

7.Ambalare și expediere de TaiScreenMedicEechipamentBGA ReworkMachine

8.Cunoștințe aferente

Rolul măștii și fluxului de lipit PCB

Rezistența la lipire este o parte importantă a tehnologiei de astăzi a plăcilor de circuite imprimate. Utilizarea rezistenței de lipire PCB a devenit atât de comună

că este cel mai neobișnuit să vezi că plăcile de circuite imprimate fără nicio lipire rezistă acoperirii, cu excepția unor circuite de construcție a casei

astăzi, și chiar și multe plăci prototip au măști de lipit, astfel încât utilizarea lor în producția comercială se poate spune că plăcile de circuite imprimate

fi universal.

În scopuri de lipire a plăcilor de circuit imprimat

După cum sugerează și numele, masca de lipit este acoperită pe placa de circuit pentru a proteja zona plăcii de circuit imprimat de placa de circuit imprimat

din care s-a luat lipitura. În acest fel este necesar doar să existe efectiv o zonă acoperită de lipire, adică unde este componenta

este zona de lipit, lipsită de rezistență de lipit și capabilă de lipire, ceea ce oferă multe avantaje. Principalul lucru este că numai

nevoie de lipit și scurtcircuitul mic al podului de lipit la care se ajunge prin prevenirea coroziunii din unele zone ale

lipirea poate fi redusă semnificativ. Acest lucru este din ce în ce mai important deoarece pasul fin al multor plăci de circuite imprimate înseamnă astăzi

că micile piste de lipit din procesul de sudare sunt susceptibile de a provoca punți și scurtcircuite. Zona în care se află componentele locului

acolo unde masca de lipit se limitează problema va fi lipită, iar aceste zone pot fi proiectate în consecință.

Pe lângă funcția sa de a împiedica lipirea să provoace o punte mică, lipirea plăcii de circuit imprimat rezistă și la substrat

acționând ca un strat protector. Măștile de lipit asigură izolație electrică și protecție împotriva oxidării și coroziunii. Această perioadă de timp

poate crește fiabilitatea generală a plăcii de circuit imprimat, mai ales dacă este expusă la agenți nocivi.

Ce este fluxul PCB?

Măștile de lipit pentru plăcile de circuite imprimate sunt acoperiri permanente pe bază de rășină care sunt aplicate plăcilor de circuite imprimate în timpul fabricării

de scânduri goale. Solder resist este o acoperire permanentă a unei formulări de rășină, de obicei de culoare verde, care încapsulează și protejează suprafața

caracteristicile tuturor plăcilor de circuite imprimate, cu excepția cazului în care este necesar pentru a forma zone specifice de îmbinări de lipit.

Deși verdele este cea mai utilizată culoare pentru rezistența la lipire, aproape orice culoare poate fi folosită. Deși poate fi dificil de menținut precis

culori, este posibil să le faceți aproape orice culoare. Cu toate acestea, din verde, alte culori populare sunt roșu și albastru.

Aplicați mască de lipit PCB

Pentru a face ca masca de lipire a plăcii de circuit imprimat să poată îndeplini cerințele foarte precise ale tehnologiei actuale de montare pe suprafață, SMT

se folosesc plăci de circuite imprimate, rezistențe de lipire fotosensibile lichide (LPI). Lipirea plăcilor de circuite imprimate anterior folosit imprimarea stencil pentru

aplicații rezistente la serigrafie.

Procesul LPI este foarte diferit pentru măștile de lipit care au fost folosite anterior. LPI separă operațiunile de acoperire și de imagistică pentru a obține cel mai înalt nivel

niveluri de precizie. Materialul folosit în mascarea lipirii PCB de către producătorii de PCB nu este sub formă de fotopolimer lichid și folosește epoxi.

sau tehnologia rășinii epoxi-acrilat și întreaga placă este acoperită cu materialul. Grosimea materialului este de obicei de aproximativ 30 până la 20 de microni

microni deasupra plăcii goale. Odată ce materialul rezistent acoperit cu flux este uscat, este expus modelului de imagine dorit și apoi răspândit pentru a obține

modelul dorit de rezistență la lipire. Apoi dezvoltați masca de lipit după întărire pentru a vă asigura că oferă un finisaj dur și durabil.
