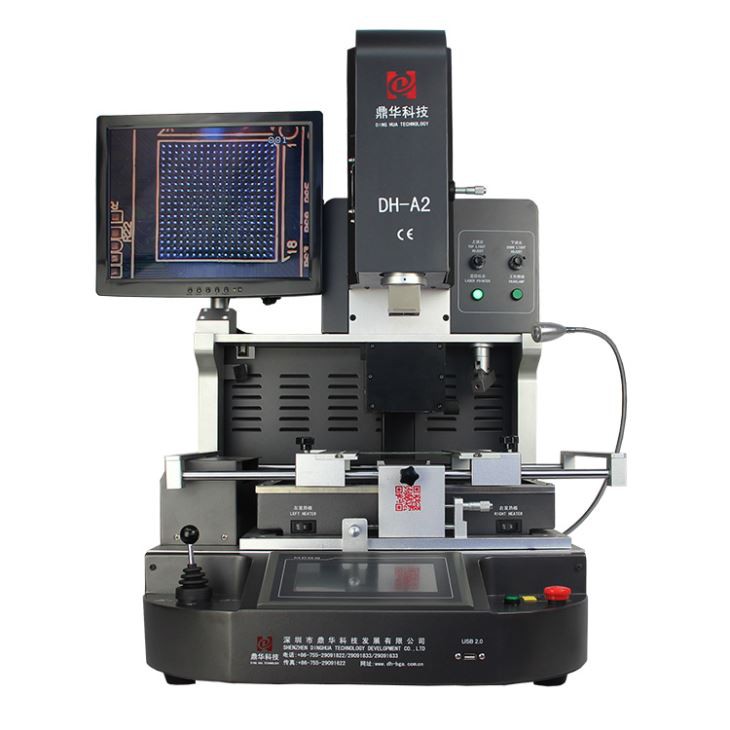

PID Control Touch Screen BGA Rework Machine

Mașină de reluare BGA cu ecran tactil de control PID

1.Aplicarea mașinii de reluare BGA cu ecran tactil de control PID

Placă de bază pentru computer, telefon inteligent, laptop, placă logică MacBook, cameră digitală, aer condiționat, televizor și altele

echipamente electronice din industria medicală, industria comunicațiilor, industria auto etc.

Potrivit pentru diferite tipuri de cipuri: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED

cip.

2. Caracteristicile produsului ale mașinii de reluare BGA cu ecran tactil de control PID

• Sistem de aliniere optic precis

Sistem optic color cu functii de vedere split, separare in doua culori, zoom in/out si micro-ajustare, echipat

cu dispozitiv de detectare a aberațiilor, cu focalizare automată și funcționare software

• Deslipirea, montarea si lipirea automata.

• Sistem PLC, interfață om-mașină cu ecran tactil pentru operare ușoară și reluare de mare precizie.

• Poziționarea laser în infraroșu încorporată, ajută la poziționarea rapidă pentru PCB.

• Vacuum încorporat în capul de montare preia automat cip BGA după terminarea deslipirii.

• Trei încălzitoare controlate independent. încălzitoarele de sus și de jos sunt încălzire cu aer cald, al treilea este în infraroșu

zona de preîncălzire.

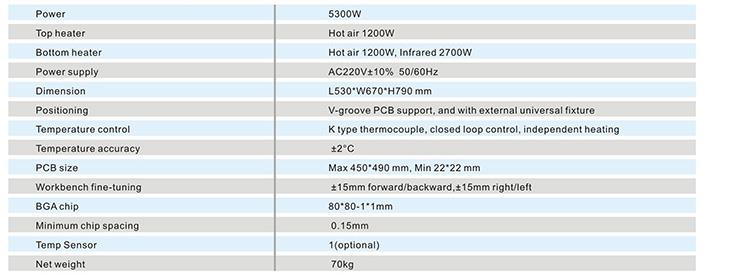

3.Specificația mașinii de reluare BGA cu ecran tactil de control PID

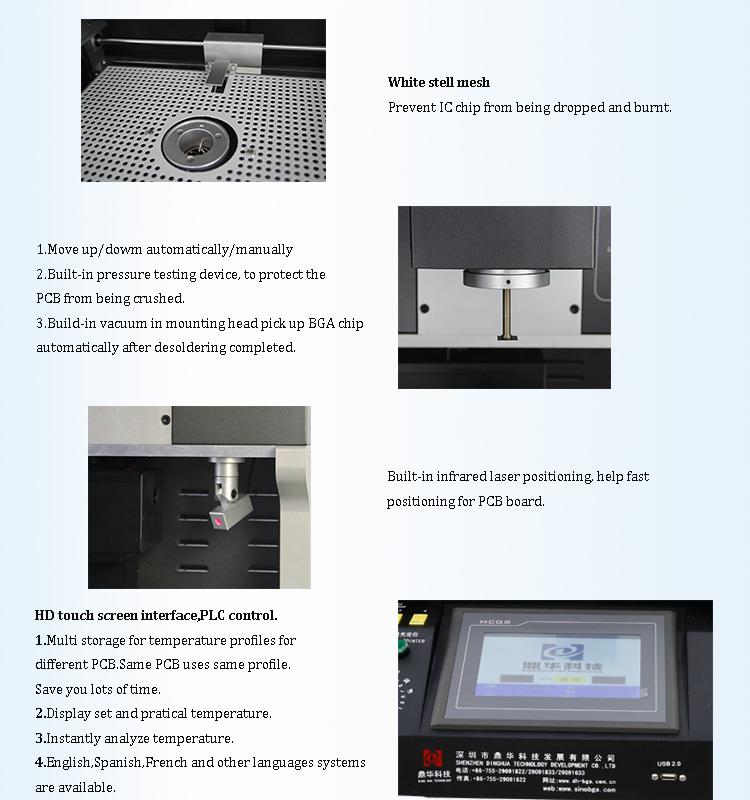

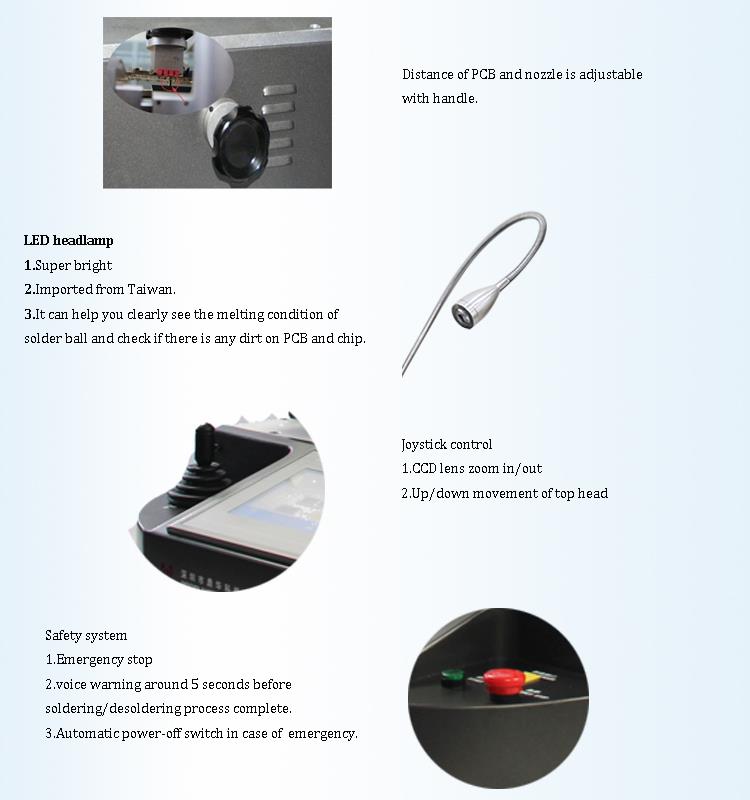

4.Detalii ale mașinii de reluare BGA cu ecran tactil de control PID

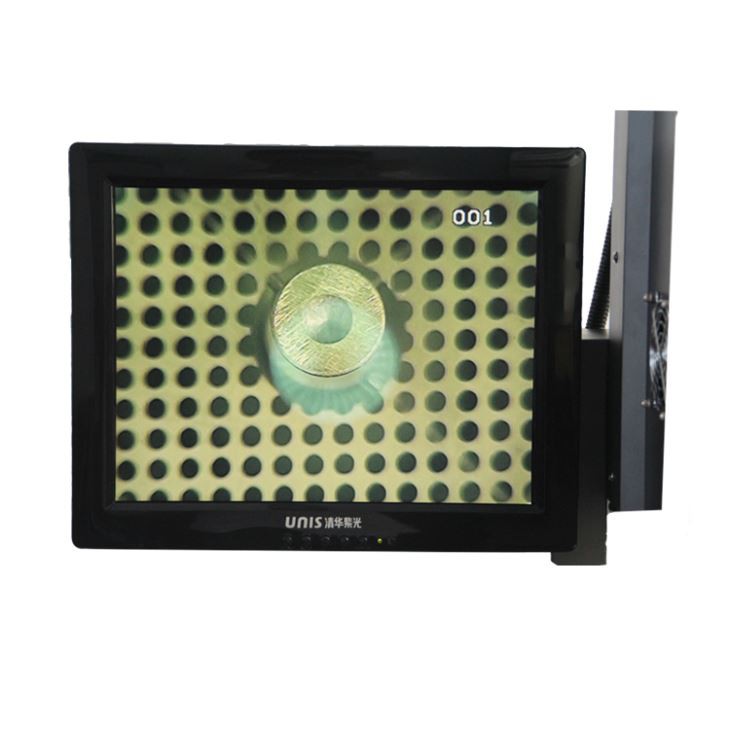

1.Cameră CCD (sistem precis de aliniere optică);

2. Afișaj digital HD;

3. Micrometru (reglarea unghiului cipului);

4.3 încălzitoare independente (aer cald și infraroșu);

5. Pozitionare cu laser;

6. Interfață cu ecran tactil HD, control PLC;

7.far cu LED;

8. Control prin joystick.

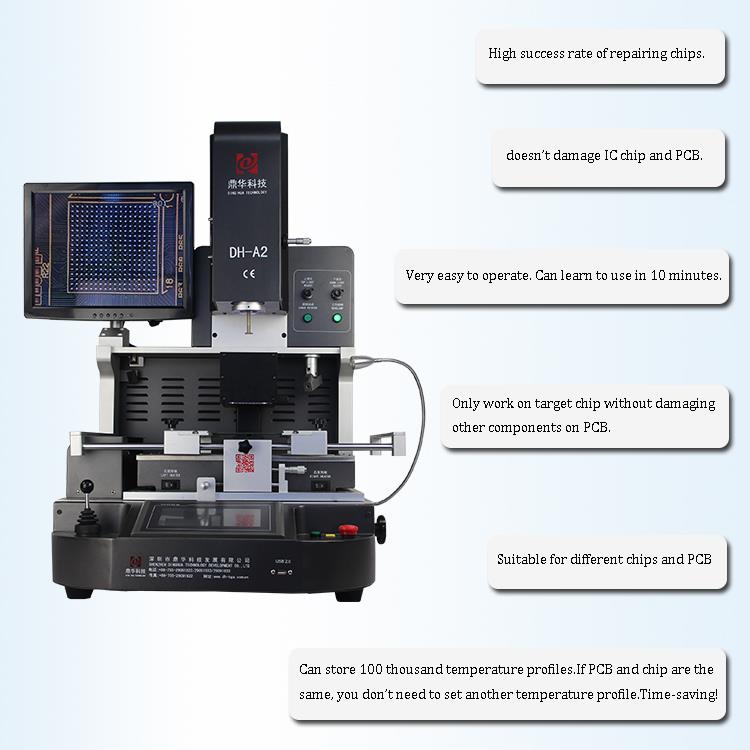

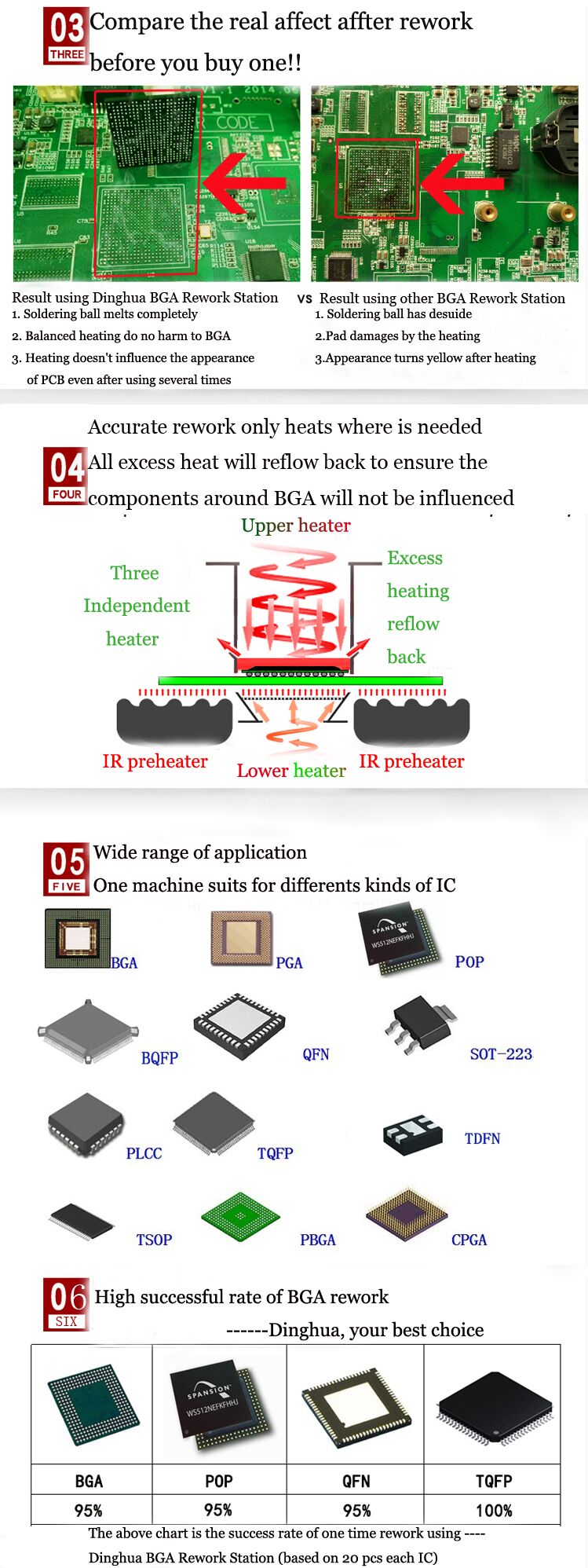

5.De ce să alegeți mașina noastră de reluare BGA cu ecran tactil de control PID?

6.Certificat de control PID mașină de reluare a ecranului tactil BGA

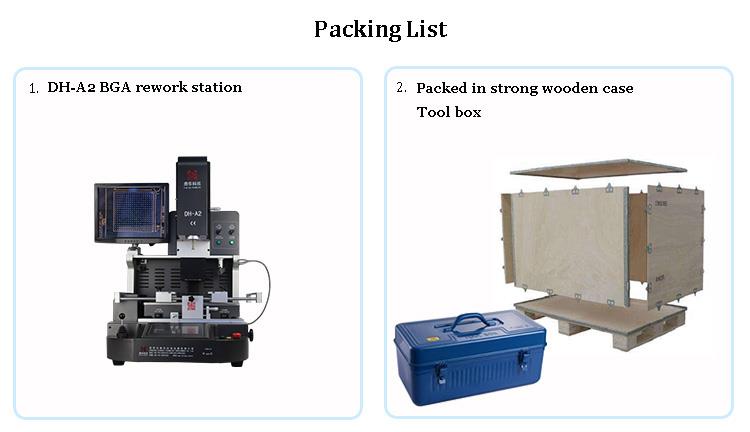

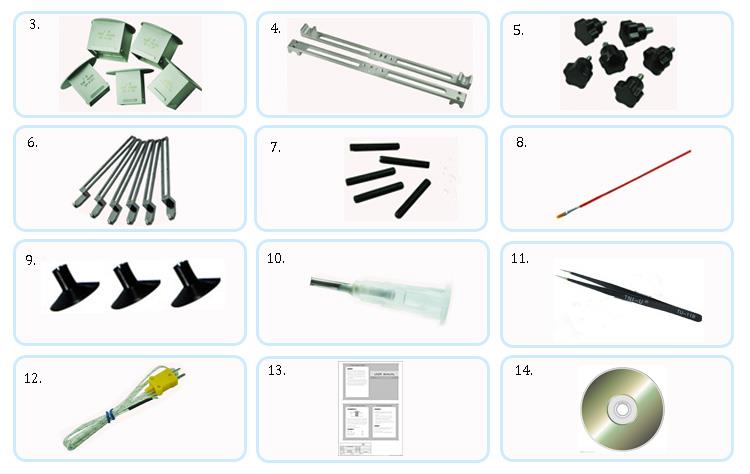

7. Ambalare și expediere a mașinii de reluare BGA cu ecran tactil de control PID

Videoclip de lucru despre cum funcționează aparatul BGA:

8.Întrebări frecvente

• Ce fel de certificate aveți?

R: Pentru a asigura calitatea, Dinghua a fost primul care a trecut certificatele UL, E-MARK, CCC, FCC, CE ROHS. Între timp, pentru a îmbunătăți și perfecționa sistemul calității,

Dinghua a trecut certificarea de audit la fața locului ISO, GMP, FCCA, C-TPAT.

• Ce este controlul PID?

R: Controlul PID controlează strict și precis temperatura și mișcarea capului superior al mașinii de reluare BGA cu ecran tactil Dinghua. Acest lucru este esențial pentru a crește

rata de succes a repararii cipurilor și PCB-urilor.

Tehnologia de control automat în buclă închisă de astăzi se bazează pe conceptul de feedback pentru a reduce incertitudinea. Elementele teoriei feedbackului includ trei

părți: măsurare, comparare și execuție. Cheia pentru măsurare este valoarea reală a variabilei controlate, care este comparată cu cea așteptată

valoare. Utilizați această abatere pentru a corecta răspunsul sistemului și pentru a efectua controlul de reglare. În practica ingineriei, cea mai utilizată lege de control al regulatorului

este control proporțional, integral, diferenţial, denumit control PID, cunoscut și ca reglare PID.

Controlerul PID (controler proporțional-integral-derivat) este o componentă comună a buclei de feedback în aplicațiile de control industrial și constă dintr-un sistem proporțional.

elementul P, un element integral I și un element diferențial D. Baza controlului PID este controlul proporțional; controlul integral poate elimina erorile la starea de echilibru, dar aceasta

poate crește depășirea; controlul diferențial poate accelera răspunsul sistemelor inerțiale mari și poate slăbi tendința de depășire.

Cheia acestei teorii și aplicații este cum să corectați corect sistemul după efectuarea măsurătorilor și comparațiilor corecte.

Controloarele PID (proporționale, integrale, derivate) au fost utilizate de aproape 100 de ani ca cele mai vechi controlere practice și sunt încă cele mai utilizate pe scară largă în industrie.

controlorii. Controlerul PID este simplu și ușor de înțeles și nu necesită model precis de sistem și alte cerințe prealabile înainte de utilizare și, astfel, devine

cel mai utilizat controler.
