Ecran tactil cu 3 zone de încălzire Bga Reballing Station

3 zone de încălzire Ecran tactil BGA Reballing Station

Scopul stației de reluare BGA este de a deslipi, monta și lipi cipurile BGA pe dispozitive precum laptopuri, Xbox 360, plăci de bază pentru computere, PS3 și multe altele.

DH-5830 este o mașină foarte populară în întreaga lume, cunoscută pentru aspectul său elegant, prețul accesibil și interfața de utilizator simplă. Este favorizată în special de atelierele personale de reparații, distribuitorii regionali și amatorii.

Stațiile de reluare BGA vin de obicei în două modele:

1.Model de bază (manual)

Acest model este format din încălzitoare cu aer cald și infraroșu, cu 2 sau 3 zone de încălzire. Dispune de încălzitoare cu aer cald de sus și de jos (unele modele pot să nu aibă un încălzitor de aer cald de jos) și un al treilea încălzitor cu infraroșu.

2. Model high-end (automat)

Acest model include un sistem de viziune de aliniere optică (camera optică CCD și ecran), permițând observarea clară a tuturor punctelor cipului BGA. Sistemul asigură alinierea precisă a cipului BGA cu placa de bază de pe ecranul monitorului, facilitând lipirea precisă.



Parametrul produsului pentru 3 zone de încălzire cu ecran tactil bga stație de reballing



Putere totală	4800W
Încălzitor de sus	800W
Încălzitor de jos	Al doilea 1200W, al treilea încălzitor IR 2800W
Putere	110~240V±10％50/60Hz
Iluminat	Lumină de lucru LED Taiwan, orice unghi reglat.
Mod de operare	Ecran tactil HD, interfață de conversație inteligentă, setare sistem digital
Depozitare	50000 de grupuri
Mișcarea superioară a încălzitorului	Dreapta/stânga, înainte/înapoi, rotiți liber.
Poziționare	Poziționare inteligentă, PCB poate fi ajustat în direcția X, Y cu „suport în 5 puncte” + Suport PCB cu canale în V + accesorii universale.
Comutator de alimentare	Comutator de aer (care poate proteja mașina și ființa umană)
Controlul temperaturii	Senzor K, buclă închisă
Precizia temperaturii	±2 grade
Dimensiunea PCB	Max 390×410 mm Min 22×22 mm
Cip BGA	2x2 - 80x80 mm
Distanța minimă între cip	0.15 mm
Senzor de temperatură extern	1 buc
Dimensiuni	570*610*570mm
Greutate netă	33 kg



Detaliile produsului pentru stația de reballing BGA cu ecran tactil cu 3 zone de încălzire

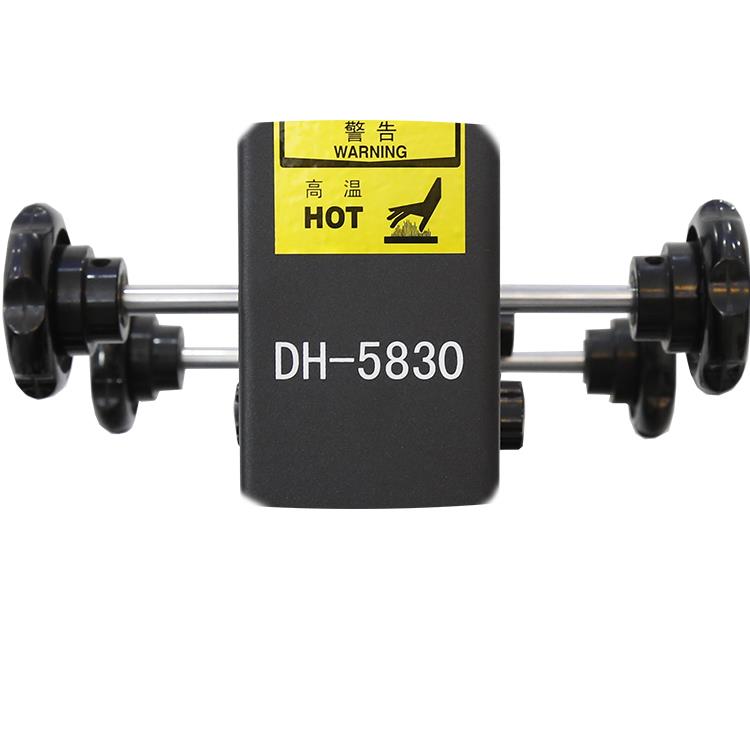

Două perechi de butoane pentru capul de sus mutate, utile și ușor. Înainte pereche de buton pentru capul de sus mutat în sus sau

în jos la lipire sau dezlipire, perechea de butoane din spate pentru partea superioară a capului superior se deplasează înapoi sau înainte

pentru o poziție corectă de lipit.







Forma de cuvânt „7”, care poate lăsa capul de sus să se miște spre stânga/dreapta sau fix.

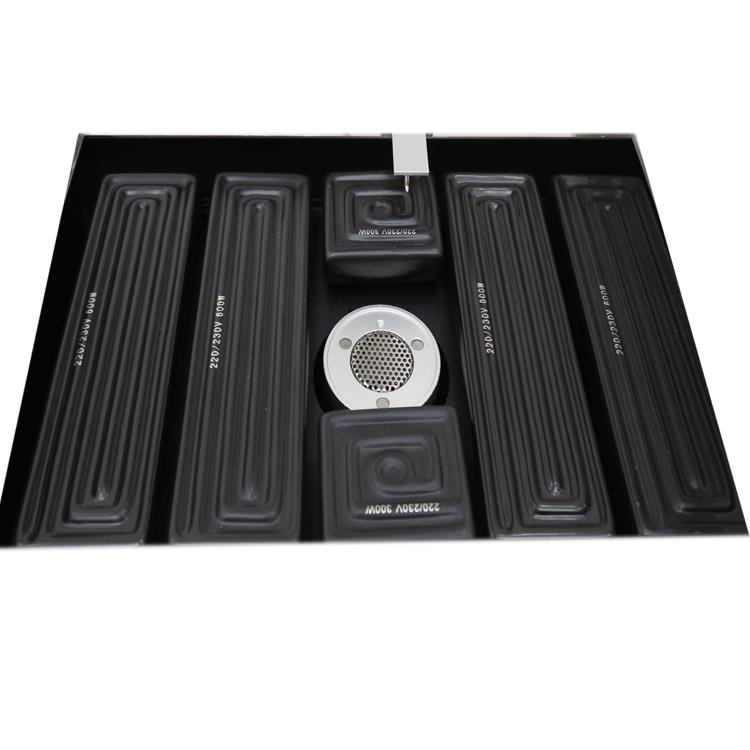

Zona mare de preîncălzire IR (până la 370 * 420 mm), cea mai mare parte a PCB-ului poate fi preîncălzită de acesta, cum ar fi computerul,

cutie de top și iPad etc. Putere de aproximativ 2800W, potrivită pentru 110~240V.

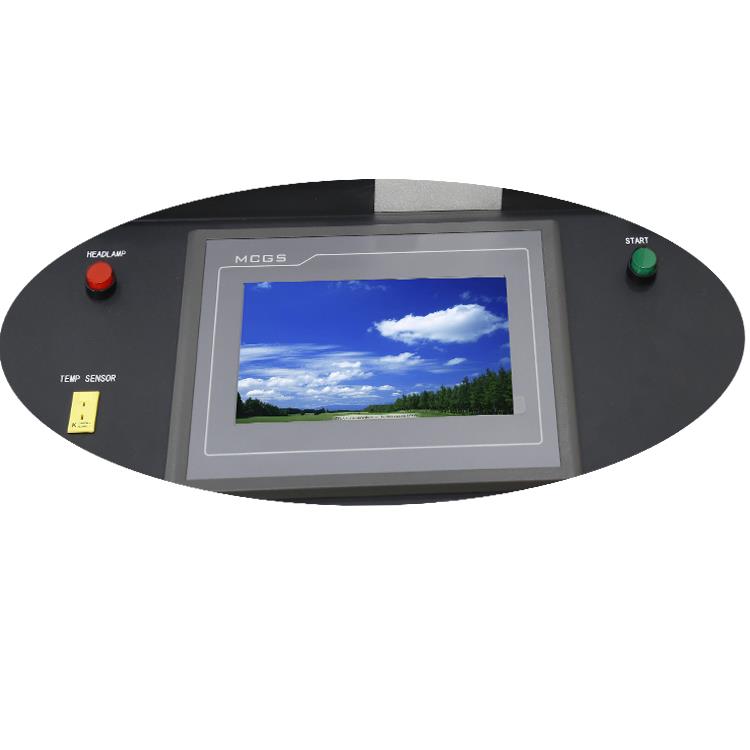

Interfața de operare a stației de reprelucrare BGA, funcționare simplă și ușoară, un comutator de lumină LED, un port de termocuplu și un „pornire”, când toți parametrii sunt setați pe ecranul tactil, faceți clic pe „srart” pentru a începe lipirea sau dezlipirea.

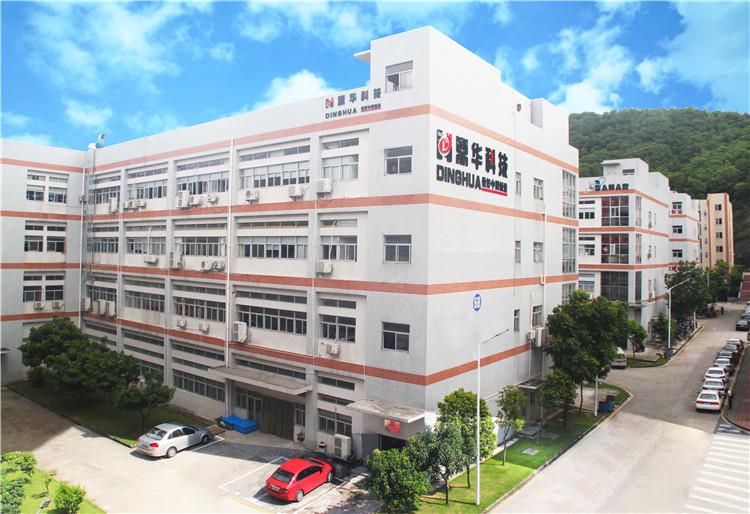

Despre fabrica noastră





Fabrica noastră pentru stația de reluare BGA, mașina de blocare automată a șuruburilor și producția de stații de lipit automate,

ocupând mai mult de 3000 de metri pătrați și continuă să se extindă.

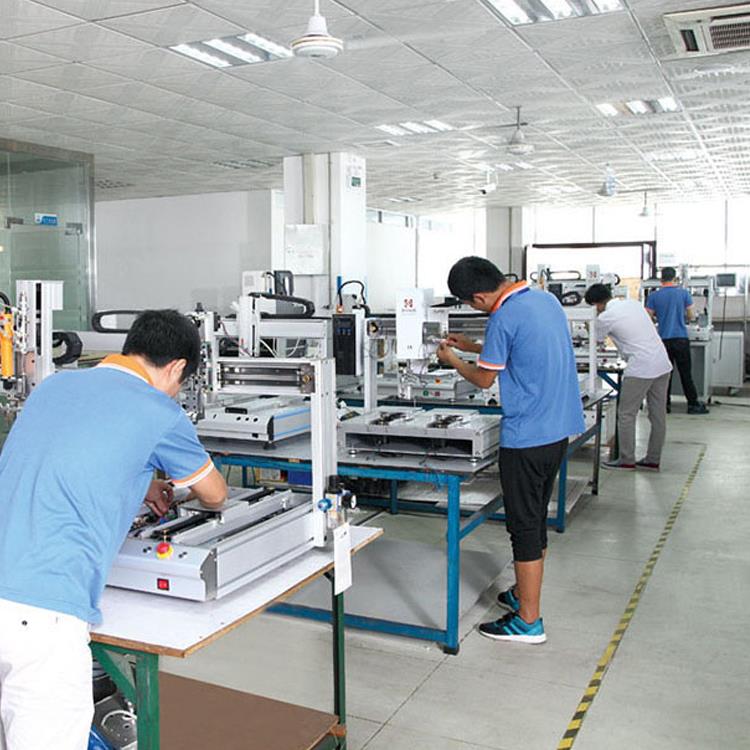

Parte din atelier pentru stația de reluare BGA, producție de blocare automată cu șuruburi

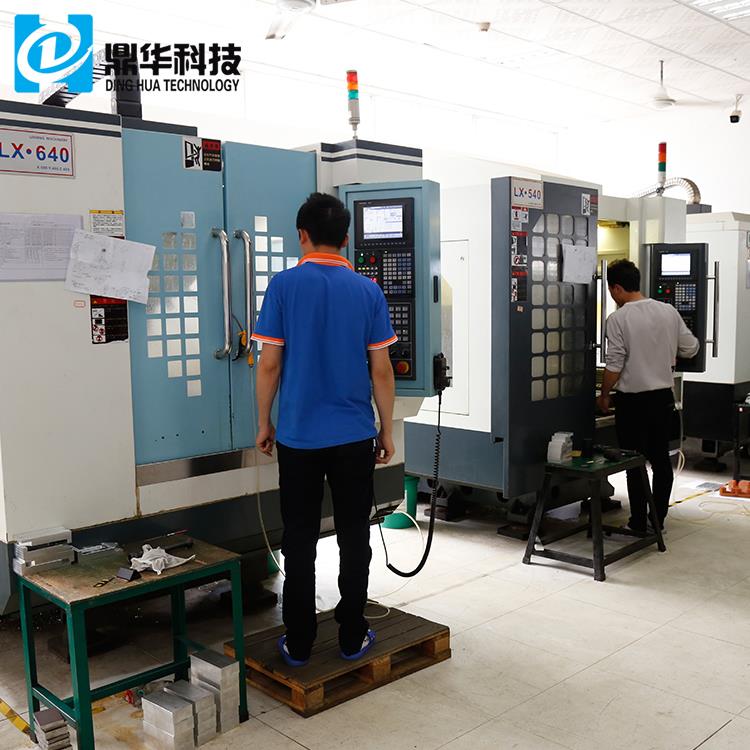

Atelier de prelucrare CNC pentru piesele de schimb pentru fabricarea statiei de reprelucrare BGA

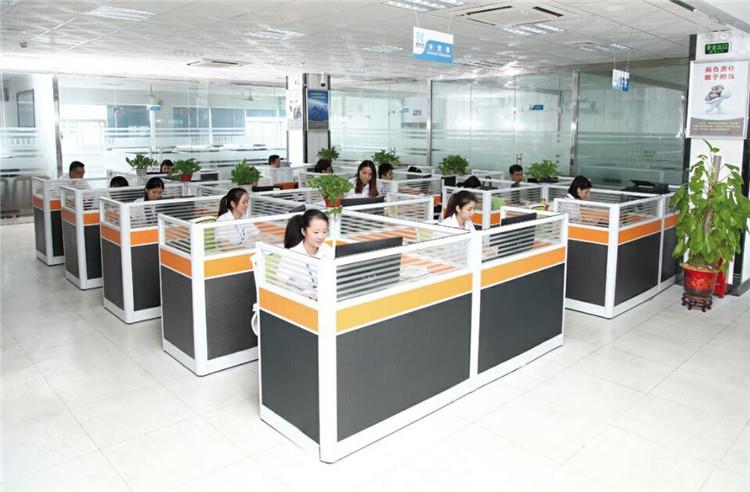

Biroul nostru



Serviciu de livrare și expediere pentru cele 3 zone de încălzire cu ecran tactil BGA Reballing Station

Detaliile mașinii comandate vor fi confirmate cu clienții înainte de fabricație. Unele accesorii pot fi necesare pentru uz personal (utilizatorul final) și vom informa clienții despre acestea înainte de livrare.

Oferim instruire gratuită pentru toți clienții, fie că sunt distribuitori, revânzători, utilizatori finali sau necesită servicii post-vânzare.

Întrebări frecvente pentru stația de reballing BGA cu ecran tactil cu 3 zone de încălzire

Î: Câți ingineri sunt implicați în cercetarea și dezvoltarea stației de reluare BGA?

A:Există 10 ingineri dedicați stației de reluare BGA. Cu toate acestea, avem și alți ingineri care lucrează la mașini precum mașina de blocare automată a șuruburilor și stația de lipit automată.

Î: Care este perioada dumneavoastră de garanție?

A:Pentru utilizatorii finali, perioada de garanție este de 1 an. Pentru distribuitori, este de 2 ani. Cu toate acestea, aceste încălzitoare vin acum cu o garanție de 3-an, indiferent cine sunteți.

Î: Ce servicii de livrare expres pot alege?

A:Puteți alege dintre DHL, TNT, FedEx, SF Express și majoritatea liniilor de livrare speciale.

Î: În ce țări nu vindeți încă?

A:Vindem în toate țările, inclusiv în cele cu care poate nu sunteți familiarizat, cum ar fi Fiji, Brunei și Mauritius.

Know-how despre BGA Rework Station:

(Tehnologia de ambalare BGA)

BGA (Ball Grid Array) este o tehnologie de ambalare a matricei de grilă de pin în formă de bilă, o tehnologie de ambalare cu montare pe suprafață de înaltă densitate. Știfturile sunt sferice și aranjate într-un model asemănător unei grile în partea de jos a pachetului, de unde și numele „Ball Grid Array”. Această tehnologie este folosită în mod obișnuit pentru chipseturile de control ale plăcii de bază, iar materialul este de obicei ceramic.

Cu memoria încapsulată în BGA, capacitatea memoriei poate fi mărită de două până la trei ori fără a modifica dimensiunea memoriei. În comparație cu TSOP (Thin Small Outline Package), BGA are o dimensiune mai mică, o performanță mai bună de disipare a căldurii și o performanță electrică superioară. Tehnologia de ambalare BGA a crescut foarte mult capacitatea de stocare pe inch pătrat. Produsele de memorie care utilizează tehnologia BGA oferă aceeași capacitate ca TSOP, dar au doar o treime din dimensiune.

În comparație cu metoda tradițională de ambalare TSOP, metoda de ambalare BGA oferă o disipare a căldurii mai rapidă și mai eficientă.

Odată cu progresul tehnologiei în anii 1990, nivelurile de integrare a cipurilor au crescut, rezultând mai mulți pini I/O și un consum mai mare de energie. Ca urmare, cerințele pentru ambalarea circuitelor integrate au devenit mai stricte. Pentru a răspunde acestor nevoi, ambalajele BGA au început să fie aplicate în producție. BGA înseamnă „Ball Grid Array”, referindu-se la acest tip de tehnologie de ambalare.
