Stație automată de reballare optică Bga
Stație optică automată de reballare BGA Mașina DH-A2E este o stație complet automată de reluare BGA cu alimentator automat de cipuri, ecran de afișare (15 inchi, 1080P), sistem de aliniere auto optic CCD importat de la Panasonnic și tuburi de încălzire din fibră de carbon acoperite cu scut de sticlă etc. Folosit pentru personal...
Descriere
Stație automată de reballare optică bga
Mașina DH-A2E este o stație complet automată de reluare BGA cu alimentator automat de cipuri,
ecran de afișare (15 inchi, 1080P), sistem de aliniere auto optic CCD importat din
Panasonic și tuburi de încălzire din fibră de carbon acoperite cu scut de sticlă etc. Folosit pentru persoane
reparații onale, fabrica de muniții sau laborator universitar și alte departamente.
Parametrul produsului alStație automată de reballare optică BGA
Putere totala | 5200W |
Încălzitor de sus | 1200W |
Încălzitor de jos | Al doilea 1200W, al treilea încălzitor IR 2700W |
Putere | AC110~240V±10％50/60Hz |
Sistem de alimentare automată pentru cip | |
Mod de operare | Două moduri: manual și automat, alegeți liber! Ecran tactil HD, om-mașină inteligent, setare sistem digital. |
Depozitarea profilului de temperatură | 50000 de grupuri |
Lentila camerei CCD optice Alimentator de așchii | Întindere și pliere automată pentru a alege și înlocui cip BGA, Controlul PLC |
Mărirea camerei | 10x - 220x |
Reglarea fină a bancului de lucru: | ±15mm înainte/înapoi, ±15mm dreapta/stânga |
Micrometru de sus | Max 60 de grade |
Precizia plasării: | ±0,01 mm |
Poziționare BGA | Poziționare cu laser, poziție rapidă și precisă a PCB și BGA |
Poziția PCB | Poziționare inteligentă, PCB poate fi ajustat în direcția X, Y cu „Suport 5 puncte” plus suport pentru PCB cu canelura în V plus dispozitive de fixare universale. |
Iluminat | Lumină de lucru cu LED Taiwan, 5W, orice unghi reglabil |
Controlul temperaturii | Senzor K, buclă închisă |
Precizia temperaturii | ±1 grad |
Dimensiunea PCB | Max 450×400 mm Min 22×22 mm |
Cip BGA | 2x2 - 80x80 mm |
Distanța minimă între cip | 0,1 mm |
Senzor de temperatură extern | 1 buc |
Dimensiuni | L600×L700×H850 mm |
Greutate netă | 70 kg |
Detaliile produsului pentru stația automată de reballare optică BGA
Ecran de afișare, 15 inchi, 1080P, mărire/micșorare 10x~220x, toate punctele de sub cip sau pe
PCB poate fi văzut clar, imaginea distinctă, focalizarea automată.

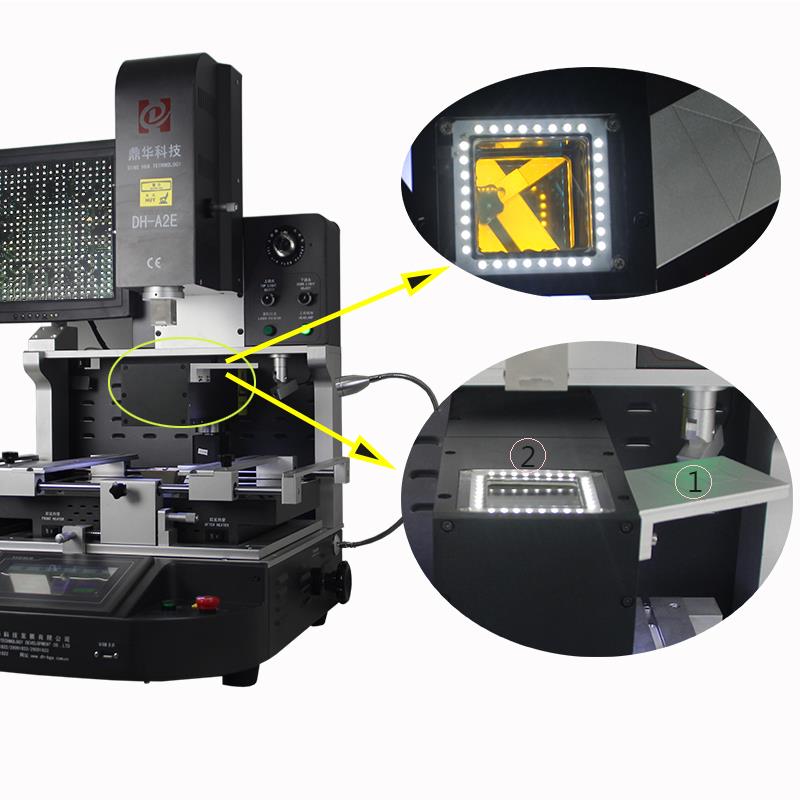

Un CCD optic automat și un alimentator de cipuri
Acesta este un CCD optic de înaltă rezoluție care este utilizat pentru un PCBA și un cip care urmează să fie fotografiat.
„1” este un alimentator automat de cip care poate fi pus pe un cip cu o dimensiune de până la 80*80mm;
„2” este un CCD optic cu o viziune divizată pentru un PCB față de un cip aliniat pe un ecran de monitor.
Ambele rulează automat împreună pentru aliniere, ridicare și înlocuire etc
Aerul cald inferior și IR
„1” este duza inferioară de încălzire cu aer cald, care poate fi personalizată de la 2*2~80*80mm, chiar
totuși, până la 100*100 mm, fabricate din aliaj de titan, nu se vor rugini și cu perechi magnetice.
destal, poate fi instalat simplu și ușor. Există, de asemenea, o formă mică de șurub în centrul
acea duză, poate suporta o placă de bază cu o dimensiune mare la încălzire.
„2” este zona inferioară de preîncălzire IR și protejată de o acoperire specială din sticlă, aceste carbohidrati
pe tuburile de încălzire a miezului instalate în interior, care pot elibera chiar și energie termică, făcând o molie-
erboard să fie protejat cel mai bine.

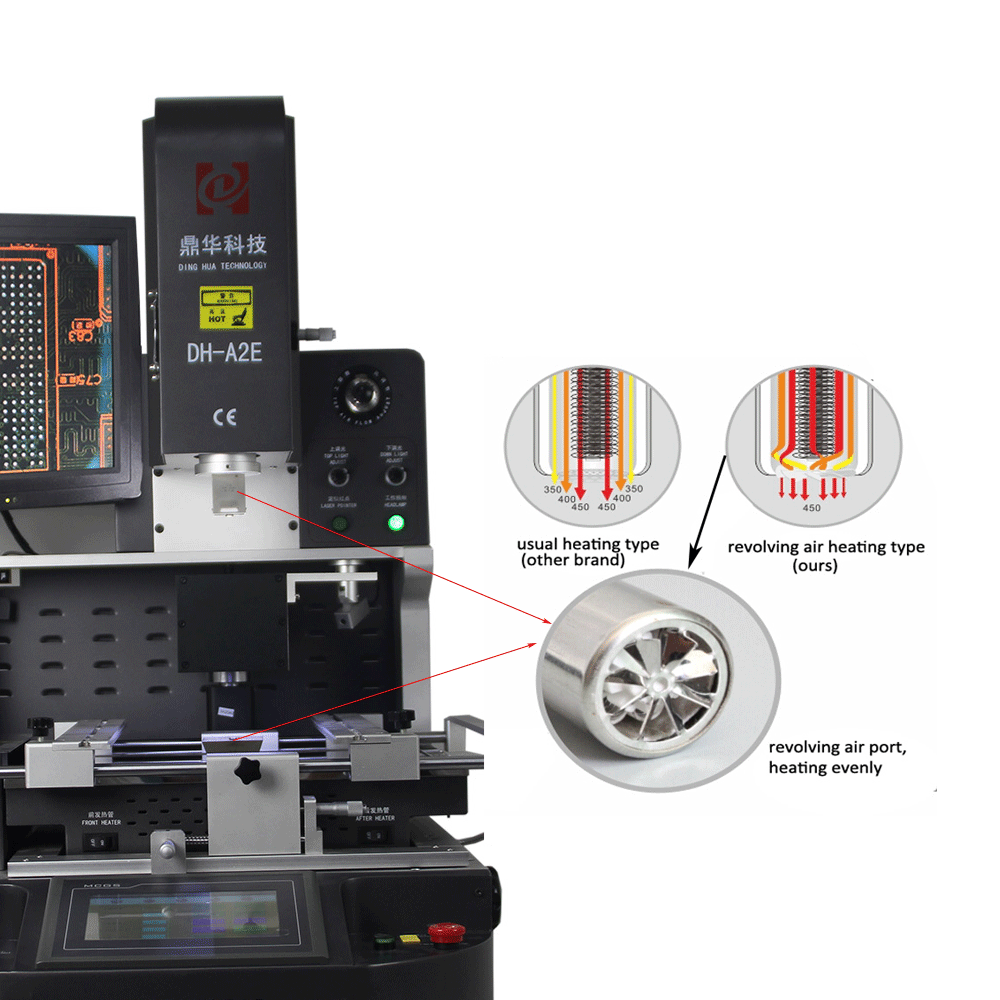

Incalzire cu aer cald
Încălzitoare cu aer cald, încălzitoare superioare și inferioare pentru fluxul de aer, făcând bilele de lipire topite astfel încât
lipirea sau dezlipirea unui cip pe o placă de bază.
Fabricat din materiale importate, care oferă un flux uniform de aer și căldură de durată, utilizarea sa
viata este mai mare de 10 ani.

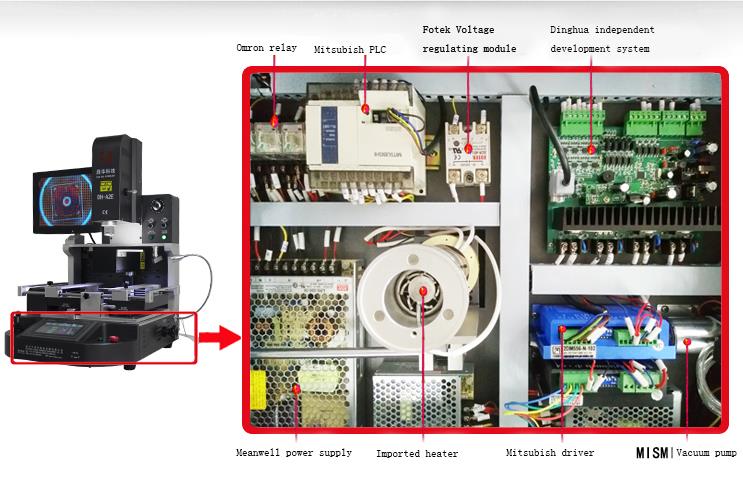

Piesele noastre de schimb furnizate de companii renumite
Cum ar fi releul Omron, PLC Mitsubish, sursa de alimentare Meanwell etc.
Ambalare si livrare:
Ambalat cu cutie puternică de placaj pentru stația de reluare BGA.
Livrat prin DHL, FedEx, TNT și SF, dar și prin transport feroviar, maritim sau aerian,
în funcție de cantitate și de cerințele clienților.
